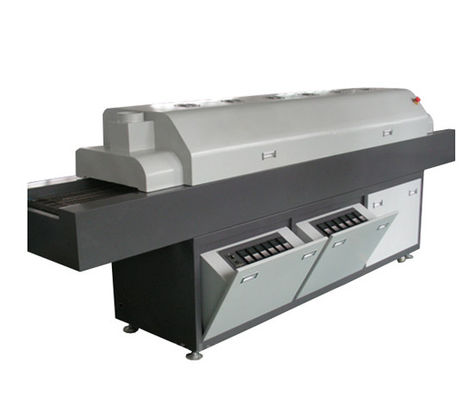

220 ভোল্ট এসএমটি রিফ্লো সোল্ডারিং ওভেন
,সিই এসএমটি রিফ্লো সোল্ডারিং ওভেন
,220 ভোল্ট কনভেকশন রিফ্লো ওভেন
গার্হস্থ্য রিফ্লো সোল্ডারিং মেশিনটি ইলেকট্রনিক্স উত্পাদন শিল্পের একটি গুরুত্বপূর্ণ সরঞ্জাম, যা প্রধানত প্রিন্টেড সার্কিট বোর্ড (পিসিবি)-এর উপর সারফেস মাউন্ট ডিভাইস (এসএমডি) সোল্ডারিং করার জন্য ব্যবহৃত হয়। এই মেশিন নির্ভরযোগ্য বৈদ্যুতিক সংযোগ নিশ্চিত করে এবং উচ্চ-মানের ইলেকট্রনিক অ্যাসেম্বলি তৈরি করার জন্য অপরিহার্য।
- হিটিং প্রক্রিয়া: রিফ্লো সোল্ডারিং মেশিনটি পিসিবির উপর প্রয়োগ করা সোল্ডার পেস্ট গলানোর জন্য একটি নিয়ন্ত্রিত গরম করার প্রক্রিয়া ব্যবহার করে। গরম করার কাজটি সাধারণত একাধিক জোনে করা হয়, যা সংবেদনশীল উপাদানগুলির ক্ষতি এড়াতে সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণের অনুমতি দেয়।
- সোল্ডার পেস্ট অ্যাপ্লিকেশন: রিফ্লো করার আগে, সোল্ডার পেস্ট পিসিবি প্যাডে প্রয়োগ করা হয়। মেশিনটি বিভিন্ন ধরণের সোল্ডার পেস্টের সাথে মানানসই হতে পারে, যা বিভিন্ন উপাদান এবং অ্যাপ্লিকেশনগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে।
- কনভেয়র সিস্টেম: মেশিনটিতে একটি কনভেয়র সিস্টেম রয়েছে যা বিভিন্ন গরম করার জোনের মাধ্যমে পিসিবি পরিবহন করে। এই অবিচ্ছিন্ন চলাচল একক রানে একাধিক বোর্ডগুলির দক্ষ প্রক্রিয়াকরণের অনুমতি দেয়।
- কুলিং ফেজ: সোল্ডারিং প্রক্রিয়ার পরে, পিসিবিগুলি একটি কুলিং জোনে প্রবেশ করে যেখানে সেগুলি দ্রুত ঠান্ডা হয়ে সোল্ডার জয়েন্টগুলিকে শক্ত করে। শক্তিশালী এবং নির্ভরযোগ্য সংযোগ নিশ্চিত করার জন্য এই পদক্ষেপটি অত্যন্ত গুরুত্বপূর্ণ।
- গুণমান নিয়ন্ত্রণ: অনেক রিফ্লো সোল্ডারিং মেশিনে ত্রুটিগুলির জন্য পরীক্ষা করার জন্য সমন্বিত পরিদর্শন ব্যবস্থা অন্তর্ভুক্ত থাকে যেমন অপর্যাপ্ত সোল্ডার বা ভুলভাবে সারিবদ্ধ উপাদান, যা নিশ্চিত করে যে শুধুমাত্র গুণমান সম্পন্ন পণ্যগুলি পরবর্তী উত্পাদন পর্যায়ে যায়।
- সেটআপ: একটি পরিষ্কার এবং নিয়ন্ত্রিত পরিবেশে রিফ্লো সোল্ডারিং মেশিনটি স্থাপন করুন। নিশ্চিত করুন যে সমস্ত প্রয়োজনীয় সংযোগ এবং উপকরণ প্রস্তুত আছে।
- পিসিবি লোড করুন: কনভেয়র সিস্টেমে পিসিবিগুলি রাখুন, নিশ্চিত করুন যে সেগুলি সঠিকভাবে সারিবদ্ধ এবং সুরক্ষিত আছে।
- সেটিংস কনফিগার করুন: সোল্ডার পেস্টের স্পেসিফিকেশনগুলির উপর ভিত্তি করে তাপমাত্রা প্রোফাইল, কনভেয়র গতি এবং সময় সেটিংসের মতো প্যারামিটারগুলি ইনপুট করতে কন্ট্রোল প্যানেল ব্যবহার করুন।
- রিফ্লো প্রক্রিয়া শুরু করুন: মেশিনটি সক্রিয় করুন এবং গরম এবং কুলিং পর্যায়গুলি পরিকল্পনা অনুযায়ী ঘটছে কিনা তা নিশ্চিত করতে প্রক্রিয়াটি নিরীক্ষণ করুন।
- নিয়মিত রক্ষণাবেক্ষণ: মেশিনটি দক্ষতার সাথে এবং নির্ভরযোগ্যভাবে কাজ করে তা নিশ্চিত করতে নিয়মিত পরীক্ষা এবং রক্ষণাবেক্ষণ করুন।
| RF-8820PC-LF | RF-8810PC/LS-LF | RF-8830PC/LS-LF | |
| মাত্রা | 5000*1200*1550 মিমি | 4600*1000*1550 মিমি | 4600*1500*1550 মিমি |
| ওজন | 1800 কেজি | 1200 কেজি | 1600 কেজি |
| হিটিং জোনের সংখ্যা | উপরের 8/নীচের 8 | ||
| হিটিং জোনের দৈর্ঘ্য | 3160 মিমি | 2800 মিমি | 2800 মিমি |
| কুলিং পরিমাণ | উপরের 2/নীচের 2 | উপরের 1/নীচের 1 | উপরের 1/নীচের 1 |
| বায়ু নিঃসরণের প্রয়োজনীয়তা | 10m³/মিনিট*2 | ||
| বিদ্যুৎ প্রয়োজনীয়তা | 3 ফেজ 380V 50/60Hz | ||
| শুরুর শক্তি | 36KW | 32KW | 48KW |
| অপারেটিং পাওয়ার | 7KW | 6.5KW | 8KW |
| গরম করার সময় | প্রায়: 20 মিনিট | ||
| তাপমাত্রা নিয়ন্ত্রণ পরিসীমা | ঘরের তাপমাত্রা-320°C | ||
| তাপমাত্রা নিয়ন্ত্রণ মোড | এসএসআর ড্রাইভ সহ পিআইডি ক্লোজড-লুপ কন্ট্রোল (কম্পিউটার + পিএলসি) | ||
| তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা | ±1°C | ||
| পিসিবির তাপমাত্রা বিচ্যুতি | ± 2°C | ||
| অস্বাভাবিক এলার্ম | অতি উচ্চ তাপমাত্রা বা নিম্ন তাপমাত্রা এলার্ম | ||
| পিসিবির সর্বাধিক প্রস্থ | 50-500 মিমি | 50-450 মিমি | 50-600/700/800 মিমি |
| গাইড রেল প্রস্থের পরিসীমা | 50-400 মিমি | 50-370 মিমি | 50-500/600/700 মিমি |
| পিসিবি উপাদান উচ্চতা | উপরের 30 মিমি নীচের 25 মিমি | ||
| পরিবহন দিক | L-R (বিকল্প: R-L) | ||
| পরিবহন গতি | 0-1800 মিমি/মিনিট | ||
| পরিবহন উচ্চতা | 900±20 মিমি | ||
| পরিবহন গাইড রেল ফিক্সেশন | সামনের প্রান্ত স্থির (বিকল্প: পিছনের প্রান্ত স্থির) | ||
| কুলিং মোড | ফোর্সড উইন্ড কুলিং | ||
| পিসিবি পরিবহন মোড | চেইন + ফিতা | চেইন (চেইন ঐচ্ছিক) | চেইন (চেইন ঐচ্ছিক) |
গার্হস্থ্য রিফ্লো সোল্ডারিং মেশিনগুলি ব্যাপকভাবে ব্যবহৃত হয়:
- ভোক্তা ইলেকট্রনিক্স: স্মার্টফোন, ট্যাবলেট এবং কম্পিউটারগুলির মতো ডিভাইস একত্রিত করার জন্য।
- অটোমোটিভ ইলেকট্রনিক্স: ইলেকট্রনিক কন্ট্রোল ইউনিট এবং সেন্সর উত্পাদনে।
- মেডিকেল ডিভাইস: গুরুত্বপূর্ণ চিকিৎসা সরঞ্জামগুলিতে উপাদান সোল্ডারিং করার জন্য।
গার্হস্থ্য রিফ্লো সোল্ডারিং মেশিনটি বিভিন্ন অ্যাপ্লিকেশনগুলিতে উচ্চ-মানের সোল্ডার জয়েন্ট এবং নির্ভরযোগ্য ইলেকট্রনিক অ্যাসেম্বলি নিশ্চিত করার জন্য অপরিহার্য।
আমাদের কোম্পানি বিভিন্ন ধরণের পণ্য সরবরাহ করে। উচ্চ গুণমান এবং অনুকূল মূল্য। আমরা আপনার অনুসন্ধান পেতে পেরে আনন্দিত এবং আমরা যত তাড়াতাড়ি সম্ভব ফিরে আসব। আমরা ব্যবস্থাপনার জন্য "গুণমান প্রথম, পরিষেবা প্রথম, গ্রাহকদের চাহিদা মেটাতে অবিচ্ছিন্ন উন্নতি এবং উদ্ভাবন" এবং গুণমান লক্ষ্য হিসাবে "শূন্য ত্রুটি, শূন্য অভিযোগ" নীতিতে লেগে থাকি। আমাদের পরিষেবাটি নিখুঁত করতে, আমরা যুক্তিসঙ্গত মূল্যে ভাল মানের পণ্য সরবরাহ করি।
আমাদের কাছে FUJI, JUKI, SAMSUNG, YAMAHA-এর জন্য SMT পিক এবং প্লেস মেশিনের সম্পূর্ণ পরিসর রয়েছে এবং আরও অনেক কিছু, ফিডার, অগ্রভাগ, SMT পিক এবং প্লেস মেশিন, পিসিবি কনভেয়র,
সিলিন্ডার, এবং কম্পন ফিডার, আপনার যা দরকার, শুধু আমাকে বলুন!
প্রধান ব্র্যান্ড হল Fuji YAMAHA Samsung SONY ভারী মেশিন
