| MOQ: | ১ পিসি |
| মূল্য: | 73239$ |
| স্ট্যান্ডার্ড প্যাকিং: | 1. কাঠের কেস এবং ভ্যাকুয়াম প্যাকেজ 2. আপনার প্রয়োজনীয়তা হিসাবে |
| বিতরণ সময়কাল: | ৩-৫ দিন |
| অর্থ প্রদানের পদ্ধতি: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, ক্রেডিট কার্ড |
| সরবরাহ ক্ষমতা: | 5000 |

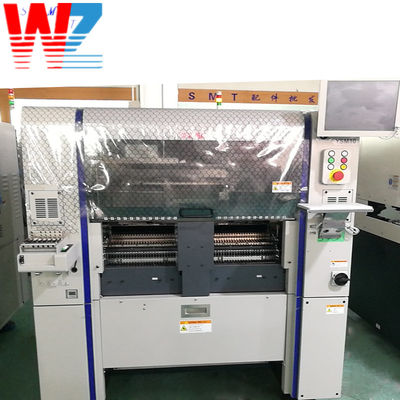

ইয়ামাহা YSM10সম্পূর্ণ স্বয়ংক্রিয় পিক অ্যান্ড প্লেস মেশিন
The YAMAHA YSM10 pick and place machine is an advanced automated equipment used in the electronics manufacturing industry for high-speed and accurate placement of electronic components onto printed circuit boards (PCBs). এটি বিভিন্ন কার্যকারিতা এবং বৈশিষ্ট্য সরবরাহ করে যা সমাবেশ প্রক্রিয়ার দক্ষতা, নির্ভুলতা এবং উত্পাদনশীলতা বাড়ায়।
| বিশেষ উল্লেখ | স্যার চিপ মাউন্টার |
| প্রযোজ্য পিসিবি | L 510 x W 460mm - L 50 x W 50mm* বিকল্পঃ L610 মিমি পর্যন্ত উপলব্ধ |
| মাউন্ট করার ক্ষমতা | 46,000CPH (কোম্পানির সর্বোত্তম শর্ত) |
| প্রযোজ্য উপাদান | 03015-W 55 x L 100mm (W 45mm এর বেশি জন্য বিভক্ত স্বীকৃতি), H: 15mm বা তার কম |
| মাউন্ট নির্ভুলতা | ±০.০৩৫ মিমি (±০.০২৫ মিমি) সিপিকে১.০ (3σ) |
| উপাদানগুলির সংখ্যা | সেটিং প্লেটঃ সর্বোচ্চ ৯৬ প্রকার (৮ মিমি) ট্রেঃ ১৫ প্রকার (SATS ১৫ সরঞ্জাম) |
| পাওয়ার সাপ্লাই | ৩ ফেজ এসি ২০০/২০৮/২২০/২৪০/৩৮০/৪০০/৪১৬ ভি ±১০% ৫০/৬০ হার্জ |
| বায়ু সরবরাহের উৎস | 0.45 এমপিএ বা তার বেশি, পরিষ্কার এবং শুকনো অবস্থায় |
| বাহ্যিক মাত্রা | L 1,254 x W 1,440 x H 1,445 মিমি (উল্লেখ্য ছাড়া) |
| ওজন | 1২৭০ কেজি |
স্পেসিফিকেশনঃ
| মডেল | YSM10 | YS12 | YS24 |
| প্রযোজ্য পিসিবি | L 510 x W 460mm - L 50 x W 50mm | L510x~W460mm থেকে L50x~W50mm | L50mm x W50mm থেকে L700mm x W460mm |
| মাউন্ট ক্ষমতা | 46,000CPH | 36,000CPH | 72,000CPH |
| সঠিকতা বাড়ছে | ±০.০৩৫ মিমি (±০.০২৫ মিমি) সিপিকে১.০ (3σ) | +/-0.05mm/CHIP | +/-0.05 মিমি (μ + 3σ), +/-0.03 মিমি (3σ) |
| উপাদানগুলির সংখ্যা | ১৫ প্রকার (SATS ১৫ সরঞ্জাম, সর্বোচ্চ, JEDEC) | 120 ধরনের ((সর্বোচ্চ, 8 মিমি টেপ রিল রূপান্তর) | 120 ধরনের (সর্বোচ্চ 8 মিমি প্রশস্ত টেপ রিল রূপান্তর) |
| প্রযোজ্য উপাদান | 03015-W 55 x L 100mm, H: 15mm বা তার কম | 0402 (মেট্রিক বেস) থেকে □32* মিমি উপাদান | ০৪০২ থেকে ৩২x৩২ মিমি সর্বোচ্চ (উচ্চতা ৬.৫ মিমি বা তার কম) |
| বাহ্যিক মাত্রা | L 1,254 x W 1,440 x H 1,445 মিমি | L 1,254 x W 1,440 x H 1,445 মিমি | L1,254x W1,687x H1,445 মিমি |
SMT চিপ মাউন্টারের প্রধান বৈশিষ্ট্য
1) ইয়ামাহা পিক অ্যান্ড প্লেস মেশিনের গতি প্রচলিত মডেলের তুলনায় 25% বা তার বেশি বৃদ্ধি পায় এবং বিশ্বের দ্রুততম মাউন্ট ক্ষমতা অর্জন করে,আদর্শ ধারণার উপর ভিত্তি করে 1-হেড সমাধান মাথা প্রতিস্থাপনের প্রয়োজন ছাড়াই উচ্চ গতি বজায় রেখে বিভিন্ন উপাদান পরিচালনা করতে সক্ষম, আমরা উপরে মডেল Z:LEX YSM20 থেকে চাষ বিভিন্ন প্রযুক্তি চালু।সর্বশেষ প্রযুক্তি গ্রহণ করে যেমন একই হালকা ও কম্প্যাক্ট ইউনিভার্সাল টাইপ এইচএম (হাই-স্পিড মাল্টি) মাথা যেমন উপরের মডেল এবং নতুন প্রজন্মের servo সিস্টেম, increases of 25% or more are achieved compared with conventional machines (YS12) in the 1-Beam 1-Head machine class to realize a mounting capacity of the world's fastest at 46000 CPH (in the Company's optimum conditions) At the same time, এটি 03015 (0.3 মিমি x 0.15 মিমি) অতি ক্ষুদ্র চিপ থেকে শুরু করে 55 মিমি x 100 মিমি এবং 15 মিমি উচ্চতার বড় উপাদানগুলি পরিচালনা করার জন্য যথেষ্ট বহুমুখী।
এছাড়াও, ইয়ামাহা পিক অ্যান্ড প্লেস মেশিন স্ক্যান ক্যামেরার পারফরম্যান্স উন্নত করে, আমরা উচ্চ গতির মাউন্টের জন্য উপাদান আকার সামঞ্জস্যের পরিসীমা 8 মিমি থেকে 12 মিমি পর্যন্ত প্রসারিত করেছি।
2) উৎপাদন সাইটের প্রয়োজনীয়তার সাথে নমনীয়ভাবে সামঞ্জস্য করার জন্য স্কেলযোগ্যতা
sATS15, একটি স্বয়ংক্রিয় প্রতিস্থাপন ট্রে টাইপ উপাদান সরবরাহ ডিভাইস, ANC,একটি অটো ডোজেল স্টেশন স্বয়ংক্রিয়ভাবে ডোজেল পরিবর্তন করতে সক্ষম, মাল্টি ক্যামেরা যা উচ্চতা 6.5 মিমি বা 12 মিমি বর্গাকার আকারের বেশি উপাদানগুলিকে উচ্চ গতিতে এবং উচ্চ নির্ভুলতায় স্বীকৃতি দেয়।টেপ ফিডার বৈদ্যুতিক বুদ্ধিমান ফিডার এসএস ফিডার এবং ZS ফিডার YS সিরিজে ব্যবহৃত দ্বারা সমর্থিত হয়.
3) টেবিল উত্পাদনের জন্য উন্নত কার্যকারিতা
Z:TA-R YSM40R এবং Z এর শীর্ষ মেশিনগুলির সাধারণ কার্যকারিতা একীভূত করার কারণে মেশিন বন্ধের ক্ষতির পাশাপাশি পিকআপ এবং স্বীকৃতি ত্রুটিগুলি দমন করা হয়ঃলেক্স ওয়াইএসএম২০ তাদের ই-ভিশন সহ স্বয়ংক্রিয়ভাবে উপাদান ডেটা তৈরি এবং ট্র্যাকিংয়ের জন্য, জটিল আকার থেকে সহজেই উপাদান ডেটা তৈরির জন্য স্মার্ট স্বীকৃতি।
ভিডিও
ভিডিও
ভিডিও
ভিডিও
ভিডিও
|
|
