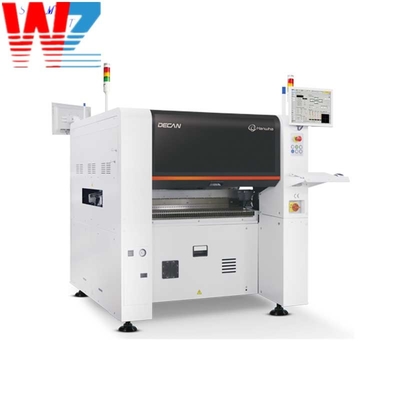

হানহুয়া স্যামসাং এসএমটি চিপ মাউন্টার ডেকান এস 1 এস 2 পিক অ্যান্ড প্লেস মেশিন

পণ্য

এসএমটি পিক অ্যান্ড প্লেস মেশিন

স্যামসাং পিক অ্যান্ড প্লেস মেশিন

হানহুয়া স্যামসাং এসএমটি চিপ মাউন্টার ডেকান এস 1 এস 2 পিক অ্যান্ড প্লেস মেশিন

MOQ:	১ পিসি
মূল্য:	আলোচনাযোগ্য
স্ট্যান্ডার্ড প্যাকিং:	ফেনা সঙ্গে 1. শক্ত কাগজ বাক্স রক্ষা 2. আপনার আদেশ হিসাবে
বিতরণ সময়কাল:	৩-৫ দিন
অর্থ প্রদানের পদ্ধতি:	L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহ ক্ষমতা:	প্রতি সপ্তাহে 2000 পিস/পিস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

দক্ষিণ কোরিয়া

পরিচিতিমুলক নাম

SAMSUNG

মডেল নম্বার

S1 S2

পণ্যের নাম:

SAMSUNG Hanwha DECAN S1 S2 পিক অ্যান্ড প্লেস মেশিন

পরিচিতিমুলক নাম:

samsung hanwha

মডেল:

DECAN S1 S2

মূল উপাদান:

Hanwha DECAN S1

মডেল নম্বার:

DECAN S1 S2

পিসিবি সাইজ:

L510xW460mm

স্পিন্ডেলের সংখ্যা:

10 টি স্পিন্ডেল x 1 গ্যান্ট্রি

পিসিবি পুরুত্ব (মিমি):

0.38 ~ 4.2

উচ্চ গতি:

92,000 CPH(HS10 head)

ওজন (কেজি):

1,600

বিশেষভাবে তুলে ধরা:

হানহুয়া স্যামসাং এসএমটি চিপ মাউন্টার

DECAN S1 SMT চিপ মাউন্টার

এসএমটি পিক অ্যান্ড প্লেস মেশিন

পণ্যের বর্ণনা

এসএমটি পিক অ্যান্ড প্লেস মেশিন SAMSUNG হানহুয়া ডেকান এস১ এস২

The DECAN S1 and S2 pick and place machines are advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs). তারা বিস্তৃত কার্যকারিতা এবং বৈশিষ্ট্যগুলি সরবরাহ করে যা অবস্থান নির্ভুলতা, গতি এবং বহুমুখিতা বাড়ায়।

কার্যকারিতাঃ

1. উপাদান স্থাপনঃ DECAN S1 এবং S2 পিক অ্যান্ড প্লেস মেশিনগুলি পিসিবিগুলিতে পৃষ্ঠের মাউন্ট উপাদানগুলির সুনির্দিষ্ট অবস্থানের ক্ষেত্রে বিশেষজ্ঞ।তারা উন্নত দৃষ্টি সিস্টেম এবং রোবোটিক বাহু ব্যবহার করে সঠিকভাবে ফিডার থেকে উপাদানগুলি বাছাই করে এবং পিসিবি-তে নির্ধারিত স্থানে তাদের স্থাপন করে.

2. উচ্চ-গতির স্থানান্তরঃ মেশিনগুলি উচ্চ-গতির অপারেশন করতে সক্ষম, উপাদানগুলির দ্রুত এবং দক্ষ স্থানান্তর নিশ্চিত করে। তাদের একাধিক স্থানান্তর মাথা এবং একটি শক্তিশালী কনভেয়র সিস্টেম রয়েছে,দ্রুত প্রতিক্রিয়া সময় এবং উত্পাদন দক্ষতা উন্নত করতে সক্ষম.

3. উপাদান সামঞ্জস্যতা: DECAN S1 এবং S2 পিক এবং স্থান মেশিনগুলি প্রতিরোধক, ক্যাপাসিটার, ইন্টিগ্রেটেড সার্কিট (আইসি) সহ পৃষ্ঠের মাউন্ট উপাদানগুলির বিস্তৃত সমর্থন করে,গোলাকার গ্রিড অ্যারে (বিজিএ), কোয়াড ফ্ল্যাট নো-লিড (কিউএফএন) এবং মাইক্রোকন্ট্রোলার। তারা বিভিন্ন উপাদান আকার এবং প্রকারের জন্য উপযুক্ত, যা তাদের বিভিন্ন পিসিবি সমাবেশের প্রয়োজনীয়তার জন্য উপযুক্ত করে তোলে।

4. ভিজন সিস্টেম এবং সারিবদ্ধতা: মেশিনগুলি উন্নত ভিজন সিস্টেমের সাথে সজ্জিত যা উপাদানগুলির সুনির্দিষ্ট সারিবদ্ধতা এবং পরিদর্শন সরবরাহ করে।এই সিস্টেমগুলো ক্যামেরা এবং ইমেজ প্রসেসিং অ্যালগরিদম ব্যবহার করে উপাদানগুলির অবস্থান এবং দিকনির্দেশ সঠিকভাবে চিহ্নিত করতে পারে, স্থাপন প্রক্রিয়া চলাকালীন সঠিক সারিবদ্ধতা নিশ্চিত করে।

5ফিডার নমনীয়তাঃ DECAN S1 এবং S2 মেশিনগুলি টেপ ফিডার, স্টিক ফিডার এবং ট্রে ফিডার সহ বিভিন্ন ধরণের ফিডার সমর্থন করে।তারা বিভিন্ন উপাদান এবং প্যাকেজিং বিন্যাসের সহজ এবং দক্ষ হ্যান্ডলিংয়ের অনুমতি দেয়, যাতে সুষ্ঠু ও নিরবচ্ছিন্ন উৎপাদন নিশ্চিত হয়।

6. ইন্টেলিজেন্ট ফিডার ম্যানেজমেন্টঃ মেশিনগুলির মধ্যে ইন্টেলিজেন্ট ফিডার ম্যানেজমেন্ট ক্ষমতা রয়েছে। তারা স্বয়ংক্রিয়ভাবে প্রতিটি ফিডারে উপাদান জায় সনাক্ত এবং ট্র্যাক করতে পারে,উপাদান ব্যবহার অপ্টিমাইজ করা এবং উত্পাদন রান মধ্যে সেটআপ সময় কমাতেএই বৈশিষ্ট্যটি উৎপাদনশীলতা বৃদ্ধি করে এবং অপারেশনাল ত্রুটিগুলিকে হ্রাস করে।

মডেল	ডেকান এস১
সমন্বয়	ফ্লাই ক্যামেরা + ফিক্স ক্যামেরা
স্পিন্ডল সংখ্যা	10 স্পিন্ডল x 1 গ্যান্ট্রি
স্থাপন গতি	47,000 সিপিএইচ (অপ্টিমাম)
অবস্থান সঠিকতা	±28μm @ Cpk≥ 1.0
ফ্লাই ক্যামেরা	03015 ~ □16 মিমি ফিক্স ক্যামেরা	42mm ~ □55mm (MFOV) L55mm ~ L75mm সংযোগকারী (MFOV)
সর্বোচ্চ উচ্চতা	10 মিমি (ফ্লাই), 15 মিমি (ফিক্স)
পিসিবি মিনি. আকার (মিমি)	50 ((L) x 40 ((W)
পিসিবি সর্বোচ্চ আকার (মিমি)	510 ((L) x 510 ((W) অপশন ~ সর্বোচ্চ 1,500 ((L) x 460 ((W)
পিসিবি বেধ (মিমি)	0.38 ~ 4.2
ফিডার ক্যাপাসিটি (8 মিমি স্ট্যান্ডার্ড)	60ea / 56ea (স্থায়ী ফিডারবেস / ডকিং কার্ট) 120ea / 112ea (স্থায়ী ফিডারবেস / ডকিং কার্ট) - বিকল্প
শক্তি	৩-ফেজ AC200 / 208 / 220 / 240 / 380 / 415VMax. 3.5kVA
বায়ু খরচ	5.0~7.0kgf/cm250Nl/min (ভ্যাকুয়াম পাম্প)
ওজন (কেজি)	প্রায় ১টা।600
বাহ্যিক মাত্রা (মিমি)	1,430 ((L) x 1,740 ((D) x 1,485 ((H)

ব্যবহারের পরিসীমাঃ

DECAN S1 এবং S2 পিক অ্যান্ড প্লেস মেশিনগুলি বিস্তৃত PCB সমাবেশ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যার মধ্যে রয়েছেঃ

1. সারফেস মাউন্ট প্রযুক্তি (এসএমটি) সমাবেশঃ তারা পৃষ্ঠ মাউন্ট উপাদানগুলির সাথে পিসিবি উত্পাদনে ব্যবহৃত হয়। মেশিনগুলি সঠিকভাবে পিসিবি প্যাডগুলিতে উপাদানগুলি স্থাপন করে,পরবর্তী লোডিং প্রক্রিয়ার সময় সুনির্দিষ্ট সারিবদ্ধতা এবং নির্ভরযোগ্য লোডার সংযোগ নিশ্চিত করা.

2. প্রোটোটাইপ ডেভেলপমেন্টঃ মেশিনগুলি প্রোটোটাইপ ডেভেলপমেন্ট এবং ছোট আকারের উত্পাদনের জন্য আদর্শ। তাদের নমনীয়তা এবং দ্রুত সেটআপ সময় দ্রুত পুনরাবৃত্তি এবং পিসিবি ডিজাইনের বৈধতা দেয়,কার্যকর পণ্য উন্নয়ন চক্রের সুবিধার্থে.

3মাঝারি থেকে উচ্চ ভলিউম উত্পাদনঃ DECAN S1 এবং S2 মেশিনগুলি মাঝারি থেকে উচ্চ ভলিউম উত্পাদন পরিবেশের জন্য উপযুক্ত।তাদের উচ্চ গতির স্থানান্তর ক্ষমতা এবং দক্ষ ফিডার পরিচালনা বড় পরিমাণে PCB এর দ্রুত এবং নির্ভরযোগ্য সমাবেশ সক্ষম করে.

4মাল্টি-প্রজেক্ট প্রোডাকশনঃ মেশিনগুলি মাল্টি-প্রজেক্ট প্রোডাকশন পরিচালনা করতে সক্ষম, যেখানে একই উত্পাদন রানে বিভিন্ন পিসিবি ডিজাইন উত্পাদিত হয়।তারা প্রকল্পগুলির মধ্যে দ্রুত পরিবর্তন প্রদান করে, যা ডাউনটাইমকে ন্যূনতম করে তোলে এবং বিভিন্ন পিসিবি সমাবেশের দক্ষ উত্পাদনকে সহজ করে তোলে।

5অটোমোটিভ, কনজিউমার ইলেকট্রনিক্স এবং টেলিকমিউনিকেশনঃ DECAN S1 এবং S2 পিক অ্যান্ড প্লেস মেশিনগুলি বিভিন্ন শিল্পে অ্যাপ্লিকেশন খুঁজে পায়, যার মধ্যে রয়েছে অটোমোটিভ, কনজিউমার ইলেকট্রনিক্স,এবং টেলিযোগাযোগএই সেক্টরগুলির উচ্চমানের এবং নির্ভরযোগ্যতার প্রয়োজনীয়তা পূরণ করে, উপাদানগুলির সঠিক এবং ধারাবাহিক অবস্থান নিশ্চিত করে।

DECAN S1 এবং S2 পিক অ্যান্ড প্লেস মেশিনগুলি পিসিবি সমাবেশে উচ্চ-গতির এবং সুনির্দিষ্ট উপাদান স্থাপনের জন্য উন্নত কার্যকারিতা সরবরাহ করে।তারা ইলেকট্রনিক্স উত্পাদন প্রক্রিয়া একটি সমালোচনামূলক ভূমিকা পালন, ইলেকট্রনিক পণ্যগুলির দক্ষ উৎপাদন এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

হানহুয়া স্যামসাং এসএমটি চিপ মাউন্টার ডেকান এস 1 এস 2 পিক অ্যান্ড প্লেস মেশিন 0

হানহুয়া স্যামসাং এসএমটি চিপ মাউন্টার ডেকান এস 1 এস 2 পিক অ্যান্ড প্লেস মেশিন 2
