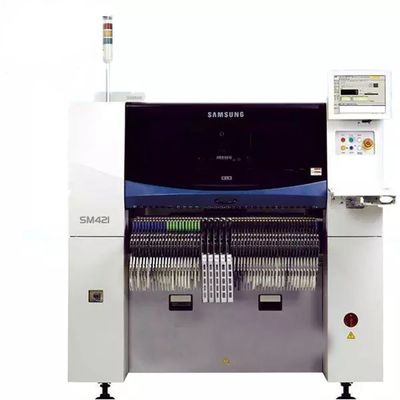

ভাল অবস্থায় এসএমটি পিক এন্ড প্লেস মেশিন SAMSUNG SM421
দ্যSM421 পিক অ্যান্ড প্লেস মেশিনএটি একটি উচ্চ গতির এবং উচ্চ নির্ভুল মেশিন যা ইলেকট্রনিক্স উত্পাদনে ব্যবহার করা হয় মুদ্রিত সার্কিট বোর্ডে (পিসিবি) পৃষ্ঠের মাউন্ট উপাদান স্থাপন করতে। এটি স্যামসাং দ্বারা উত্পাদিত হয়,ইলেকট্রনিক্স শিল্পে একটি নেতৃস্থানীয় নাম.
SM421 একটি দৃষ্টি সিস্টেমের সাথে সজ্জিত যা PCB এর উপাদানগুলি সঠিকভাবে সনাক্ত করতে এবং সারিবদ্ধ করতে পারে। এটিতে দ্বৈত গ্যান্ট্রি বাহু রয়েছে যা একযোগে একাধিক উপাদান বাছাই এবং স্থাপন করতে পারে,যার ফলে উচ্চ নিয়োগের হার এবং উৎপাদনশীলতা বৃদ্ধি পায়.
এই মেশিনটি প্রতিরোধক, ক্যাপাসিটার, ইন্টিগ্রেটেড সার্কিট (আইসি), বল গ্রিড অ্যারে (বিজিএ) এবং ছোট রূপরেখা ট্রানজিস্টর (এসওটি) সহ বিভিন্ন ধরণের উপাদান মাউন্ট করতে সক্ষম।এর উপাদান পরিসীমা 0201 (0.2 মিমি x 0.1 মিমি) থেকে 32 মিমি x 32 মিমি পর্যন্ত, যা এটিকে বিস্তৃত PCB সমাবেশের প্রয়োজনীয়তার জন্য উপযুক্ত করে তোলে।
দ্যSM421এর সর্বোচ্চ স্থানান্তর গতি ৪২,০০০ উপাদান প্রতি ঘন্টা (সিপিএইচ) এবং একটি নির্ভুলতা ±০.০৩ মিমি, যা উপাদানগুলির সঠিক এবং দক্ষ স্থানান্তর নিশ্চিত করে।এটিতে একটি দ্বৈত নির্ভুলতা দৃষ্টি সিস্টেম রয়েছে যা স্থাপন করার আগে উপাদানগুলি স্ক্যান করে যাতে তারা পিসিবি-র সাথে সঠিকভাবে সারিবদ্ধ হয় তা নিশ্চিত করে.
SM421 পিক অ্যান্ড প্লেস মেশিন ব্যবহারের জন্য, অপারেটরকে নিম্নলিখিত পদক্ষেপগুলি অনুসরণ করতে হবেঃ
1. পিসিবি প্রস্তুত করুনঃ নিশ্চিত করুন যে পিসিবি পরিষ্কার এবং উপাদান স্থাপন করার জন্য যথাযথভাবে প্রস্তুত। এর মধ্যে সোল্ডার পেস্ট বা আঠালো সঠিকভাবে প্রয়োগ করা হয়েছে তা নিশ্চিত করা অন্তর্ভুক্ত।
2. মেশিনটি সেট আপ করুনঃ প্রয়োজনীয় উপাদানগুলি মেশিনের ফিডারগুলিতে লোড করুন। এসএম 421 একসাথে 120 টি পর্যন্ত বিভিন্ন উপাদান ধরণের পরিচালনা করতে পারে।
3. মেশিন প্রোগ্রামঃ মেশিনের ইন্টারফেসে প্রয়োজনীয় নির্দেশাবলী এবং উপাদান স্থাপন ডেটা ইনপুট করুন। এর মধ্যে অবস্থান, দিকনির্দেশনা,এবং প্রতিটি উপাদান পরিমাণ স্থাপন করা হবে.
4. ভিজন সিস্টেমটি ক্যালিব্রেট করুনঃ মেশিনের ভিজন সিস্টেমটি সঠিকভাবে সনাক্ত করতে এবং উপাদানগুলি সারিবদ্ধ করতে পারে তা নিশ্চিত করার জন্য একটি ক্যালিব্রেশন প্রক্রিয়া চালান।
5. স্থানান্তর প্রক্রিয়া শুরু করুনঃ স্থানান্তর প্রক্রিয়া শুরু করতে মেশিনটি শুরু করুন। মেশিনটি ফিডার থেকে উপাদানগুলি তুলে নেবে এবং পিসিবিতে নির্ধারিত অবস্থানে স্থাপন করবে।
6. মনিটর এবং পরিদর্শনঃ মেশিনের অপারেশন ক্রমাগত পর্যবেক্ষণ করুন যাতে উপাদানগুলি সঠিকভাবে এবং পছন্দসই গতিতে স্থাপন করা হয় তা নিশ্চিত করতে।প্রয়োজনীয় মান পূরণ নিশ্চিত করার জন্য স্থাপন উপাদানগুলির গুণমান পর্যায়ক্রমে পরীক্ষা করুন.
7. রক্ষণাবেক্ষণ এবং সমস্যা সমাধানঃ মেশিনে নিয়মিত রক্ষণাবেক্ষণের কাজগুলি সম্পাদন করুন যাতে এটি সর্বোত্তম অবস্থায় থাকে। উত্পাদন বন্ধের সময়কে হ্রাস করার জন্য কোনও সমস্যা বা ত্রুটিগুলি তাত্ক্ষণিকভাবে সমাধান করুন।
সামগ্রিকভাবে, SM421 পিক অ্যান্ড প্লেস মেশিন হল ইলেকট্রনিক্স নির্মাতাদের জন্য একটি নির্ভরযোগ্য এবং দক্ষ সমাধান যা পিসিবি সমাবেশ প্রক্রিয়াকে স্বয়ংক্রিয় করতে চায়। এটি উচ্চ স্থান নির্ধারণের গতি, নির্ভুলতা,এবং বহুমুখিতা, এটি বিভিন্ন ধরণের বৈদ্যুতিন উপাদানগুলির আকার এবং আকারের জন্য উপযুক্ত।
| SM421 পিক এবং প্লেস মেশিন | |
| মাউন্ট গতি | 21,000 সিপিএইচ / চিপ (আইপিসি 9850 রেফারেন্স) 5,500 সিপিএইচ / কিউএফপি (আইপিসি 9850 বেসলাইন) |
| উপাদান পরিসীমা | Max, 0402 (01005) চিপ ~ □ 55mm 0603 (0201) চিপ ~ □ 55mm (স্ট্যান্ডার্ড) |
| চিপের তাত্ত্বিক গতি | 21,000 সিপিএইচ / চিপ |
| মাউন্ট রেঞ্জ | 0603 ক্ষুদ্র চিপ থেকে □ 22mmIC |
| অবস্থান সঠিকতা | যোগ বা বিয়োগ ০.০৩ মিমি |
| পিসিবি আকার | ৪৬০ (এল) x ৪০০ (ডাব্লু) মিমি |
| ডিভাইসের আকার | 1650 (L) x 1690 (D) x 1485 (H) |
| স্থানান্তর | ± 50μm @ 3σ / চিপ, ± 30μm @ 3σ / QFP |
উন্নত
উচ্চ গতির নমনীয় মাউন্টার
একটি সাধারণ উপাদান প্লেজার হিসাবে যার দৃষ্টি সিস্টেম SM471 উচ্চ গতির চিপ প্ল্যাটফর্মের উপর ভিত্তি করে শক্তিশালী করা হয়
শ্যুটার এবং যার চিপ স্থাপন গতি একই শ্রেণীর উপাদান প্লেসার মধ্যে সর্বোচ্চ, SM481 উপলব্ধি
একটি চিপ স্থাপন গতি 39,000 CPH, একই শ্রেণীর উপাদান প্লেসার মধ্যে সর্বোচ্চ, একটি মাথা প্রয়োগ করে
একটি গ্যান্ট্রি এবং দশটি স্পিন্ডল সহ নতুন উড়ন্ত দৃষ্টি এবং পিকআপ এবং স্থানান্তর গতি সর্বাধিক করে।
এছাড়াও, এটি 0402 ((01005 ইঞ্চি) চিপ এবং 42 মিমি আইসি পর্যন্ত প্রযোজ্য।
উচ্চ গতির এবং উচ্চ নির্ভুলতা বৈদ্যুতিক চালিত ফিডার প্রয়োগ করে স্থানান্তর মান।
এটি এসএম সিরিজের বায়ুসংক্রান্ত ফিডারগুলির সাথে সামঞ্জস্যপূর্ণ হওয়ার জন্য ডিজাইন করা হয়েছে, এটি গ্রাহকের অপারেটিং সুবিধা সর্বাধিক করে তোলে।
39,000 সিপিএইচ ((অপ্টিমাম)
1 গ্যান্ট্রি x 10 স্পিন্ডল/হেড
প্রযোজ্য অংশঃ ০৪০২ ((০১০০৫ ইঞ্চি)
~ ৪২ মিমি ((এইচ১৫ মিমি)
প্রযোজ্য PCB: 460 ((L) x 400 ((W) ((Standard)
সর্বোচ্চ ৭৪০ ((লিটার) x ৪৬০ ((ওয়াট) ((বিকল্প)
উচ্চ গতি, উচ্চ নির্ভুলতা এবং বৈদ্যুতিকভাবে
চালিত ফিডার
- স্বয়ংক্রিয় পিক আপ অবস্থান সমন্বয় ফাংশন
- এসএম বায়ুসংক্রান্ত ফিডারগুলির সাথে সামঞ্জস্যপূর্ণ
নতুন ভ্যাকুয়াম সিস্টেম এবং অপ্টিমাইজড পিকআপ/
স্থান নির্ধারণের প্রস্তাব
স্মার্ট ফিডার
- বিশ্বের প্রথম অটো লোডিং এবং অটো স্প্লাইসিং
আপনার ব্যবসায় নতুন শক্তি
একটি নতুন ভ্যাকুয়াম সিস্টেম প্রয়োগ করে
জুলাই, ২০১৩
উন্নত উচ্চ গতির নমনীয় মাউন্টার
পার্ট পোলারিটি স্বীকৃতি BGA এবং CSP স্বীকৃতি
একই মধ্যে সর্বোচ্চ স্থাপন গতি উপলব্ধি
নতুন ফ্লাইং হেড প্রয়োগ করে ক্লাস চিপ প্লেজার
১০টি স্পিন্ডল সহ যন্ত্রপাতি এবং অপ্টিমাইজড
পিকআপ/প্লেসমেন্ট মোশন
যেহেতু এটি দ্বারা অংশ পিকআপ পরে বন্ধ না করে অংশ স্বীকৃতি অনুমতি দেয়
এর মূল অন-দ্য ফ্লাই ইমেজ রিকগনিশন টেকনোলজি, এসএম৪৮১
এই মডেলটি অংশ স্থাপনের গতি সর্বাধিক করে দেয়
পিকআপ পজিশন এবং প্লেসমেন্ট পজিশনের মধ্যে এবং
যা স্বীকৃতির সময়কে প্রায় শূন্যে নামিয়ে এনেছে।
বুঝতে পারছে সুপার-হাই
স্থানান্তর গতি 39,000 সিপিএইচ
অবস্থান নির্ভুলতা সংশোধন সিস্টেম
চিপ ±50μm ((Cpk ≥1.0)
নতুন আপগ্রেড স্থানান্তর নির্ভুলতা ক্যালিব্রেশন
সিস্টেম স্বয়ংক্রিয়ভাবে চেক এবং সংশোধন
পিকআপ পয়েন্ট অফসেট, হেড অফসেট, সি/ভি অফসেট ইত্যাদি।
অংশের নির্ভরযোগ্য অবস্থান নিশ্চিত করতে।
পরম নির্ভুলতা ±50μm ((Cpk 1)
বৈদ্যুতিক চালিত উচ্চ গতি
এবং উচ্চ নির্ভুলতা ফিডার
বৈদ্যুতিক চালিত এসএম ফিডার
• 0603/2P/4P এর সমন্বিত ব্যবহারের অনুমতি দেয়
• স্বয়ংক্রিয়ভাবে সারিবদ্ধ করার ফাংশন দিয়ে সজ্জিত
ফিডারের মধ্যে পিকআপ অবস্থান উন্নত করতে
একযোগে পিকআপ রেট।
• বিভিন্ন অংশ সরবরাহের গতি সেট করতে সক্ষম
পার্টস সরবরাহের স্থিতিশীলতা বাড়ানো।
• স্বয়ংক্রিয় ফিডিং পিচ স্বীকৃতি ফাংশন
এসএম বায়ুসংক্রান্ত ফিডারগুলির সাথে সামঞ্জস্যপূর্ণ
SM স্মার্ট ফিডার
• অটো স্প্লাইসিং দিয়ে সজ্জিত বিশ্বের প্রথম ফিডার
এবং অটো লোডিং ফাংশন
- কাজের সুবিধা এবং প্রকৃত
স্প্লাইসিং স্বয়ংক্রিয় করে উৎপাদনশীলতা
অংশ রিল প্রতিস্থাপন জন্য প্রক্রিয়া স্বাভাবিকভাবে
হাত দিয়ে করা।
বিশেষ উল্লেখ
মডেল SM481
সমন্বয় উড়ন্ত দৃষ্টি + স্টেজ দৃষ্টি ((বিকল্প)
স্পিন্ডল সংখ্যা 10 স্পিন্ডল x 1 গ্যান্ট্রি
স্থানান্তর গতি ৩৯,০০০ সিপিএইচ ((অতিরিক্ত)
স্থানান্তর
সঠিকতা
চিপ/কিউএফপি
±50μm@μ+3σ/চিপ, ±30μm@μ+3σ/QFP
(স্ট্যান্ডার্ড চিপ উপর ভিত্তি করে)
উপাদান
পরিসীমা
উড়ন্ত
দৃষ্টি
এফওভি ২৪
0402 ((01005 ইঞ্চি) ~ 16mm IC, সংযোগকারী ((Lead Pitch 0.4mm)
* বিজিএ, সিএসপি ((বল পিচ ০.৪ মিমি)
স্টেজ
দৃষ্টি
বোর্ড
মাত্রা
(মিমি)
ন্যূনতম 50 ((L) x 40 ((W)
সর্বাধিক
460 ((L) x 400 ((W) 510 ((L) x 460 ((W) ((Option)
610 ((L) x 510 ((W) ((Option) 740 ((L) x 460 ((W) ((Option)
পিসিবি বেধ ০.৩৮ ~ ৪2
ফিডার ক্যাপাসিটি 120ea / 112ea ((ডকিং কার্ট)
উপকারিতা
শক্তি
এসি 200 / 208 / 220 / 240 / 380 / 415 ভোল্ট
(50/60Hz, 3Phase) সর্বোচ্চ 4.7kVA
বায়ু খরচ
ভর ১,৬৫৫ কেজি
বাহ্যিক মাত্রা ((মিমি) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
বর্তমান রিল
নতুন রিল
• অপ্টিমাইজেশনের কারণে অংশ স্থাপনের বিলম্বকে কমিয়ে আনা
বায়ুবাহিত পথের
• স্থিতিশীল অংশ পিকআপ এবং বায়ু হ্রাস উপলব্ধি
একটি ভ্যাকুয়াম পাম্প প্রয়োগ করে খরচ
পার্টস এবং পিসিবি-তে প্রযোজ্যতা বাড়ানো
একটি নতুন আলোক ব্যবস্থা প্রয়োগ করে
• 0402 ((01005 ইঞ্চি) থেকে 01005 ইঞ্চি পর্যন্ত অংশের জন্য প্রযোজ্য
42mm ((H15mm) এবং BGA/CSP অংশ
• দীর্ঘ সময়ের জন্য সর্বোচ্চ 740 ((L) x 460 ((W) PCBs এর জন্য প্রযোজ্য
এলইডি এবং ডিসপ্লেতে প্রয়োগ করা বোর্ড
• সম্পূর্ণ পিকআপের স্বয়ংক্রিয় স্বীকৃতি সমর্থন করে
একটি বিশ্বস্ত ক্যামেরা দিয়ে সজ্জিত করা হচ্ছে
বাম এবং ডান যথাক্রমে
অদ্ভুত আকৃতির অংশগুলির জন্য শক্তিশালী প্রয়োগযোগ্যতা সহ
BGA, CSP, ইত্যাদি, তিন পর্যায়ের আলোকসজ্জা প্রয়োগ করে
সিস্টেম ((পার্শ্ব, কোএক্সিয়াল এবং বাইরের আলো) ।
সংশ্লিষ্ট পণ্য
আমরা FUJI, JUKI, SAMSUNG, YAMAHA, ইত্যাদির জন্য SMT পিক অ্যান্ড প্লেস মেশিনের সম্পূর্ণ পরিসীমা আছে, ফিডার,
ডোজেল, এসএমটি পিক অ্যান্ড প্লেস মেশিন, পিসিবি কনভেয়র,
সিলিন্ডার, এবং কম্পন ফিডার, আপনার যা দরকার, শুধু আমাকে বলুন!
প্রধান ব্র্যান্ড হল ফুজি ইয়ামাহা স্যামসাং প্যানাসনিক সনি ভারী মেশিন
1. এসএমটি তৈলাক্তকরণ তেল
2. এসএমটি অংশ
3নল এবং ফিডার
4. এসএমটি বেল্ট এবং মেশিনের অন্যান্য অংশ
