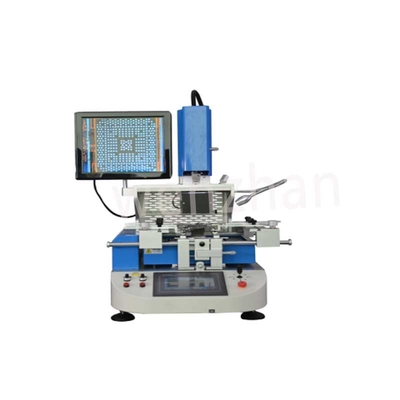

এসএমডি রিওয়ার্ক স্টেশন ওয়েল্ডিং সরঞ্জাম বিজিএ রিওয়ার্ক স্টেশন

বিজিএ রিওয়ার্ক স্টেশন হল একটি বিশেষ সরঞ্জাম যা ইলেকট্রনিক্স ম্যানুফ্যাকচারিং শিল্পে বল গ্রিড অ্যারে (বিজিএ) উপাদানগুলির পুনরায় কাজের জন্য ব্যবহৃত হয়। এটি প্রিন্টেড সার্কিট বোর্ড (পিসিবি)-তে বিজিএ উপাদানগুলি অপসারণ এবং প্রতিস্থাপনের সুবিধা দেয়, যা মেরামত এবং পরিবর্তন করার অনুমতি দেয়।

বিজিএ রিওয়ার্ক স্টেশনটিতে বেশ কয়েকটি মূল উপাদান রয়েছে, যার মধ্যে একটি হিটার, একটি তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা, একটি মাইক্রোস্কোপ এবং একটি ভ্যাকুয়াম সিস্টেম অন্তর্ভুক্ত। হিটারটি বিজিএ উপাদান এবং পিসিবি গরম করতে ব্যবহৃত হয়, যা সোল্ডারকে গলতে এবং উপাদানটিকে সহজে অপসারণ করতে দেয়। তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা নিশ্চিত করে যে তাপমাত্রা সঠিকভাবে এবং সুনির্দিষ্টভাবে নিয়ন্ত্রিত হয়, অতিরিক্ত তাপের কারণে উপাদান বা পিসিবির ক্ষতি হওয়ার ঝুঁকি হ্রাস করে। মাইক্রোস্কোপটি রিওয়ার্ক প্রক্রিয়ার সময় বিজিএ উপাদান পরিদর্শন এবং সারিবদ্ধ করতে ব্যবহৃত হয়। ভ্যাকুয়াম সিস্টেমটি রিফ্লো প্রক্রিয়ার সময় বিজিএ উপাদানটিকে ধরে রাখতে এবং উপাদান এবং পিসিবির মধ্যে একটি সঠিক সংযোগ নিশ্চিত করতে ব্যবহৃত হয়।

বিজিএ রিওয়ার্ক স্টেশনের পেছনের মূল নীতি হল রিফ্লো সোল্ডারিং প্রক্রিয়া। বিজিএ উপাদানগুলি উপাদানটির নীচে সোল্ডার বল ব্যবহার করে পিসিবির সাথে সংযুক্ত থাকে। রিওয়ার্কের সময়, বিজিএ রিওয়ার্ক স্টেশন উপাদান এবং পিসিবিকে একটি নির্দিষ্ট তাপমাত্রায় গরম করে যা সোল্ডারকে গলিয়ে দেয়, উপাদানটিকে সহজে অপসারণ করতে দেয়। উপাদান অপসারণের পরে, পিসিবির সোল্ডার প্যাডগুলি পরিষ্কার করা হয় এবং প্রতিস্থাপন উপাদানের জন্য প্রস্তুত করা হয়।

বিজিএ রিওয়ার্ক স্টেশন প্রতিস্থাপন উপাদানটি মাইক্রোস্কোপ ব্যবহার করে পিসিবির সোল্ডার প্যাডের সাথে সারিবদ্ধ করা হয়, সঠিক অবস্থান নিশ্চিত করে। সারিবদ্ধ হওয়ার পরে, উপাদানটি পিসিবির উপর স্থাপন করা হয় এবং আবার গরম করা হয়। সোল্ডার রিফ্লো হয়, উপাদান এবং পিসিবির মধ্যে একটি শক্তিশালী এবং নির্ভরযোগ্য সংযোগ তৈরি করে। ভ্যাকুয়াম সিস্টেম রিফ্লো প্রক্রিয়ার সময় উপাদানটিকে ধরে রাখতে সাহায্য করে, সঠিক সারিবদ্ধকরণ নিশ্চিত করে এবং উপাদানের কোনও নড়াচড়া প্রতিরোধ করে।

পুরো প্রক্রিয়া চলাকালীন, উপাদান বা পিসিবির ক্ষতি রোধ করতে সঠিক এবং নিয়ন্ত্রিত তাপমাত্রা বজায় রাখা অত্যন্ত গুরুত্বপূর্ণ। অতিরিক্ত তাপ তাপীয় চাপ সৃষ্টি করতে পারে, যার ফলে উপাদান বা পিসিবি ব্যর্থ হতে পারে। বিজিএ রিওয়ার্ক স্টেশনের তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা নিশ্চিত করে যে রিওয়ার্ক প্রক্রিয়া জুড়ে তাপমাত্রা সাবধানে নিয়ন্ত্রিত হয়, ক্ষতির ঝুঁকি হ্রাস করে।

উপসংহারে, বিজিএ রিওয়ার্ক স্টেশন হল পিসিবি-তে বিজিএ উপাদানগুলি অপসারণ এবং প্রতিস্থাপনের জন্য ব্যবহৃত একটি বিশেষ সরঞ্জাম। এটি রিফ্লো সোল্ডারিং প্রক্রিয়া ব্যবহার করে এবং একটি হিটার, একটি তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা, একটি মাইক্রোস্কোপ এবং একটি ভ্যাকুয়াম সিস্টেমের মতো বিভিন্ন উপাদানকে অন্তর্ভুক্ত করে। স্টেশনটি বিজিএ উপাদানগুলির দক্ষ এবং সঠিক রিওয়ার্কের অনুমতি দেয়, যা ইলেকট্রনিক্স ম্যানুফ্যাকচারিং শিল্পে মেরামত, আপগ্রেড বা পরিবর্তন করতে সক্ষম করে।

• স্বয়ংক্রিয় এবং ম্যানুয়াল অপারেশন সিস্টেম
• 5 মিলিয়ন সিসিডি ক্যামেরা অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম মাউন্ট নির্ভুলতা:±0.01mm
• MCGS টাচ স্ক্রিন নিয়ন্ত্রণ
• লেজার অবস্থান
• মেরামতের সাফল্যের হার 99.99%

• একই সময়ে 8 সেগমেন্ট তাপমাত্রা সেট করা যেতে পারে, এটি হাজার হাজার গ্রুপের তাপমাত্রা বক্ররেখা সংরক্ষণ করতে পারে;
• কাজ করার সময় পিসিবি বিকৃতি এড়াতে পিসিবির নীচে বৃহৎ এলাকা আইআর হিটার প্রিহিটিং আপ;
• উচ্চ নির্ভুলতা K-টাইপ থার্মোকল ক্লোজ-লুপ কন্ট্রোল এবং পিআইডি প্যারামিটার সেলফ-সেটিং সিস্টেম গ্রহণ করেছে, তাপমাত্রা নির্ভুলতা নিয়ন্ত্রণ ±1℃;
• সহজ ইনস্টলেশনের জন্য 360 ডিগ্রিতে ঘোরানো যেতে পারে এমন অনেক ধরণের টাইটানিয়াম খাদ বিজিএ টিউয়ার সরবরাহ করুন;

• বায়ু আউটলেট ডিজাইন ফোকাস গরম করা নিশ্চিত করে, সাফল্যের হার বাড়াতে কার্যকর;
• শীর্ষ বায়ু রিফ্লো নিয়মিত, যে কোনও চিপের জন্য উপযুক্ত;
• নোজেল বিভিন্ন চিপের জন্য বিভিন্ন আকার দিয়ে সজ্জিত
