উচ্চ-নির্ভুলতা SMT PCB লাইন মেশিন SMD BGA রিওয়ার্ক স্টেশন মেশিন

MOQ: ১ সেট/সেট
মূল্য: আলোচনাযোগ্য
স্ট্যান্ডার্ড প্যাকিং: 1. কাঠের কেস এবং ভ্যাকুয়াম প্যাকেজ 2. আপনার প্রয়োজনীয়তা হিসাবে
বিতরণ সময়কাল: 3 দিন
অর্থ প্রদানের পদ্ধতি: টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, ক্রেডিট কার্ড
সরবরাহ ক্ষমতা: 5000
বিস্তারিত তথ্য
পণ্যের বর্ণনা
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
WZ
মডেল নম্বার
WZ-580C WZ-620C WZ-650C WZ-750C
পণ্যের নাম:
পিসিবি লাইন মেশিন এসএমডি বিজিএ রিওয়ার্ক স্টেশন মেশিন
মডেল:
WZ-580C WZ-620C WZ-650C WZ-750C
পিসিবি সাইজ:
সর্বোচ্চ 400mm*370mm সর্বনিম্ন 10mm*10mm
বিজিএ চিপের আকার:
সর্বোচ্চ 60mm*60mm সর্বনিম্ন 1mm*1mm
পিসিবি বেধ:
0.3-5 মিমি
শক্তি:
AC 220V±10% 50HZ
সমস্ত ক্ষমতা:
4800W~6800W
মেশিনের ওজন:
40 কেজি
বিশেষভাবে তুলে ধরা:

উচ্চ নির্ভুলতা এসএমটি পিসিবি লাইন

,

এসএমডি বিজিএ রিওয়ার্ক স্টেশন মেশিন

পণ্যের বর্ণনা

ইলেকট্রনিক্স পণ্য যন্ত্রপাতি পিসিবি লাইন মেশিন এসএমডি বিজিএ রিওয়ার্ক স্টেশন মেশিন

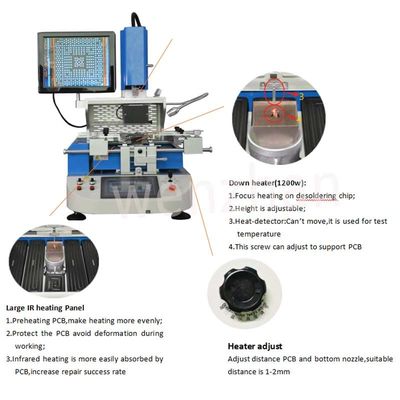

বিজিএ রিওয়ার্ক স্টেশন মেশিনটি ইলেকট্রনিক্স শিল্পে মুদ্রিত সার্কিট বোর্ড (পিসিবি) এর বল গ্রিড অ্যারে (বিজিএ) উপাদানগুলির পুনরায় কাজ এবং মেরামতের জন্য ব্যবহৃত একটি বিশেষ সরঞ্জাম।এটি বিভিন্ন কার্যকারিতা এবং বৈশিষ্ট্য সরবরাহ করে যা BGA গুলি নিরাপদভাবে অপসারণ এবং প্রতিস্থাপন করতে সক্ষম করে, যা নির্ভরযোগ্য এবং দক্ষ পুনর্বিবেচনার প্রক্রিয়া নিশ্চিত করে।
কার্যকারিতাঃ
1. বিজিএ অপসারণঃ বিজিএ রিওয়ার্ক স্টেশন মেশিনটি পিসিবি থেকে বিজিএ উপাদানগুলি নিরাপদে অপসারণের জন্য তাপ, বায়ু প্রবাহ এবং বিশেষ সরঞ্জামগুলির সংমিশ্রণ ব্যবহার করে।এটি BGA নিচে solder নরম করার জন্য নিয়ন্ত্রিত তাপ প্রয়োগ, আশেপাশের PCB বা নিকটবর্তী উপাদান ক্ষতি ছাড়া উপাদান সাবধানে নিষ্কাশন করার অনুমতি দেয়।
2. উপাদান সমন্বয় এবং অবস্থানঃ মেশিনটি পুনরায় কাজ প্রক্রিয়া চলাকালীন BGA এর সঠিক সমন্বয় এবং অবস্থান নিশ্চিত করে।এটিতে ভিজ্যুয়াল সিস্টেম বা সমন্বয় গাইডের মতো বৈশিষ্ট্য অন্তর্ভুক্ত থাকতে পারে যাতে পিসিবিতে বিজিএ সঠিকভাবে স্থাপন করা যায়, লোডার প্যাডের সাথে সঠিক সমন্বয় নিশ্চিত করে।
3. সোল্ডার পেস্ট বিতরণঃ মেশিনটি বিজিএ পুনরায় সংযুক্ত করার আগে পিসিবি এর সোল্ডার প্যাডগুলিতে সোল্ডার পেস্ট বিতরণ করতে পারে।এই BGA এবং PCB মধ্যে একটি সঠিক এবং নির্ভরযোগ্য solder যৌথ সংযোগ নিশ্চিত, পুনর্নির্মাণকৃত উপাদানটির সামগ্রিক গুণমান এবং নির্ভরযোগ্যতা বৃদ্ধি করে।
4. উপাদান পুনরায় সংযুক্তকরণঃ বিজিএ রিওয়ার্ক স্টেশন মেশিনটি বিজিএকে পিসিবিতে সঠিকভাবে পুনরায় সংযুক্ত করতে সক্ষম করে। এটি নিয়ন্ত্রিত তাপ, চাপ,এবং BGA এবং PCB এর মধ্যে একটি শক্তিশালী এবং নির্ভরযোগ্য solder জয়েন্ট সংযোগ তৈরি করতে solder reflow কৌশল.
5তাপমাত্রা নিয়ন্ত্রণঃ মেশিনটি পুনরায় কাজ করার সময় সঠিক তাপমাত্রা নিয়ন্ত্রণ সরবরাহ করে।এটি বিভিন্ন বিজিএ উপাদান এবং পিসিবিগুলির নির্দিষ্ট পুনর্নির্মাণের প্রয়োজনীয়তার সাথে মেলে তাপমাত্রা প্রোফাইলগুলি সামঞ্জস্য করার অনুমতি দেয়এটি সর্বোত্তম গরম এবং শীতল চক্র নিশ্চিত করে, উপাদান এবং PCB এর তাপীয় ক্ষতির ঝুঁকি হ্রাস করে।
6. প্রক্রিয়া পর্যবেক্ষণ এবং নিয়ন্ত্রণঃ মেশিনে প্রায়শই পর্যবেক্ষণ এবং নিয়ন্ত্রণের বৈশিষ্ট্য অন্তর্ভুক্ত থাকে যাতে পুনরায় কাজ প্রক্রিয়াটি সঠিকভাবে এবং নিরাপদে পরিচালিত হয় তা নিশ্চিত করা যায়।এটি রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণ প্রদান করতে পারে, প্রক্রিয়া টাইমার, এবং রিওয়ার্কিং প্রক্রিয়ার সময় অপারেটরদের কোন বিচ্যুতি বা অস্বাভাবিক অবস্থা সম্পর্কে সতর্ক করার জন্য এলার্ম।
ব্যবহারের পরিসীমাঃ
বিজিএ রিওয়ার্ক স্টেশন মেশিনটি ইলেকট্রনিক্স শিল্পের বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যার মধ্যে রয়েছেঃ
1. বিজিএ পুনরায় কাজ এবং মেরামতঃ মেশিনটি মূলত পিসিবিগুলিতে বিজিএ উপাদানগুলির পুনরায় কাজ এবং মেরামতের জন্য ব্যবহৃত হয়। এটি ত্রুটিযুক্ত বা ক্ষতিগ্রস্থ বিজিএগুলি অপসারণ এবং প্রতিস্থাপনের অনুমতি দেয়,সম্পূর্ণ বোর্ড প্রতিস্থাপনের প্রয়োজন ছাড়াই ত্রুটিযুক্ত ইলেকট্রনিক ডিভাইসগুলি মেরামত করতে সক্ষম করে.
2প্রোটোটাইপ ডেভেলপমেন্টঃ পিসিবি সমাবেশের প্রোটোটাইপ ডেভেলপমেন্ট পর্যায়ে মেশিনটি মূল্যবান।এটি পরীক্ষার এবং বৈধকরণ প্রক্রিয়ার সময় উদ্ভূত সমস্যাগুলি সমাধানের জন্য ডিজাইন পরিবর্তন বা সমাধানের জন্য বিজিএগুলির পুনর্বিবেচনার অনুমতি দেয়.
3. উপাদান আপগ্রেডঃ বিজিএ রিওয়ার্ক স্টেশন মেশিনটি নতুন সংস্করণ বা উচ্চতর পারফরম্যান্স বিকল্পগুলির সাথে বিজিএ উপাদানগুলি আপগ্রেড এবং প্রতিস্থাপনের জন্য ব্যবহৃত হয়।এটি পার্শ্ববর্তী PCB এবং উপাদানগুলির জন্য সর্বনিম্ন ব্যাঘাতের সাথে পুরানো BGAs প্রতিস্থাপন করতে সক্ষম করে.
4উপাদান উদ্ধারঃ যেখানে বিজিএগুলি ক্ষতিগ্রস্থ বা ত্রুটিযুক্ত পিসিবি থেকে উদ্ধার করা দরকার, মেশিনটি নিরাপদে পুনরায় ব্যবহারের জন্য বিজিএ উপাদানগুলি সরিয়ে নিতে পারে।এটি মূল্যবান উপাদান পুনরুদ্ধার এবং উপাদান বর্জ্য কমাতে বিশেষভাবে দরকারী.
5. বিজিএ পরিদর্শন এবং পরীক্ষাঃ মেশিনটি পুনরায় কাজ করা বিজিএগুলির পরিদর্শন এবং পরীক্ষার সুবিধার্থে কাজ করতে পারে। এটি পুনরায় কাজ করার পরে পরিদর্শন করার অনুমতি দেয়, যেমন চাক্ষুষ পরিদর্শন, এক্স-রে পরিদর্শন,অথবা বৈদ্যুতিক পরীক্ষা, পুনর্নির্মাণকৃত উপাদানগুলির গুণমান এবং নির্ভরযোগ্যতা যাচাই করতে।
বিজিএ রিওয়ার্ক স্টেশন মেশিন পিসিবিগুলিতে বিজিএ উপাদানগুলির পুনরায় কাজ এবং মেরামতের ক্ষেত্রে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি বিজিএগুলিকে নিরাপদভাবে অপসারণ এবং প্রতিস্থাপন করতে সক্ষম করে,ইলেকট্রনিক্স শিল্পে নির্ভরযোগ্য এবং দক্ষ পুনর্বিবেচনার প্রক্রিয়া নিশ্চিত করা.
ডব্লিউজেড-৫৮০ WZ-620 WZ-650 ডব্লিউজেড-৭৫০
শক্তি এসি 220V±10% 50Hz এসি 220V±10% 50/60Hz এসি 110V / 220V ± 10% 50/60Hz এসি 110V / 220V ± 10% 50/60Hz
সামগ্রিক মাত্রা L500mm*W590mm*H650mm L650×W630×H850mm L 600*W 640*H 850mm L830 × W670 × H850mm
পিসিবি আকার সর্বোচ্চ ৪০০ মিমি*৩৭০ মিমি মিনিমাম ১০ মিমি*১০ মিমি সর্বোচ্চ ৪৫০×৩৯০ মিমি সর্বনিম্ন ১০×১০ মিমি সর্বোচ্চ ৪০০ মিমি*৩৭০ মিমি মিনিমাম ১০ মিমি*১০ মিমি MAX 550×480mm MIN 10×10mm ((কাস্টমাইজযোগ্য))
বিজিএ চিপের আকার সর্বোচ্চ ৬০ মিমি*৬০ মিমি মিনিম ১ মিমি*১ মিমি সর্বোচ্চ ৬০ মিমি*৬০ মিমি মিনিম ১ মিমি*১ মিমি ম্যাক্স ৭০*৭০ মিমি -মিন ১*১ মিমি সর্বোচ্চ ৬০ মিমি*৬০ মিমি মিনিম ১ মিমি*১ মিমি
পিসিবি বেধ 0.৩-৫ মিমি 0.৩-৫ মিমি 0.৩-৫ মিমি 0.৫-৮ মিমি
মেশিনের ওজন ৪০ কেজি ৬০ কেজি ৬০ কেজি ৯০ কেজি
গ্যারান্টি ১ বছর ১ বছর ১ বছর ১ বছর
মোট ক্ষমতা ৪৮০০ ওয়াট ৫৩০০ ওয়াট ৬৪০০ ওয়াট ৬৮০০ ডাব্লু
ব্যবহার মেরামত চিপ / ফোন মাদারবোর্ড ইত্যাদি মেরামত চিপ / ফোন মাদারবোর্ড ইত্যাদি মেরামত চিপ / ফোন মাদারবোর্ড ইত্যাদি মেরামত চিপ / ফোন মাদারবোর্ড ইত্যাদি
বৈদ্যুতিক উপাদান টাচ স্ক্রিন+তাপমাত্রা নিয়ন্ত্রণ মডিউল+পিএলসি নিয়ন্ত্রণ ড্রাইভিং মোটর + পিএলসি স্মার্ট টেম্প.কন্ট্রোলার + রঙিন টাচ স্ক্রিন ড্রাইভিং মোটর + স্মার্ট তাপমাত্রা নিয়ামক + রঙিন টাচ স্ক্রিন টাচ স্ক্রিন+তাপমাত্রা নিয়ন্ত্রণ মডিউল+পিএলসি নিয়ন্ত্রণ
অবস্থান পথ ভি-আকৃতির কার্ড স্লট+ইউনিভার্সাল জিগস ভি-আকৃতির কার্ড স্লট+ইউনিভার্সাল জিগস ভি-আকৃতির কার্ড স্লট+ইউনিভার্সাল জিগস ভি-আকৃতির কার্ড স্লট+ইউনিভার্সাল জিগস

মডেল ডব্লিউজেড-৫৮০ WZ-620 WZ-650 ডব্লিউজেড-৭৫০
শক্তি এসি 220V±10% 50Hz এসি 220V±10% 50/60Hz এসি 110V / 220V ± 10% 50/60Hz এসি 110V / 220V ± 10% 50/60Hz
সামগ্রিক মাত্রা L500mm*W590mm*H650mm L650×W630×H850mm L 600*W 640*H 850mm L830 × W670 × H850mm
পিসিবি আকার সর্বোচ্চ ৪০০ মিমি*৩৭০ মিমি মিনিমাম ১০ মিমি*১০ মিমি সর্বোচ্চ ৪৫০×৩৯০ মিমি সর্বনিম্ন ১০×১০ মিমি সর্বোচ্চ ৪০০ মিমি*৩৭০ মিমি মিনিমাম ১০ মিমি*১০ মিমি MAX 550×480mm MIN 10×10mm ((কাস্টমাইজযোগ্য))
বিজিএ চিপের আকার সর্বোচ্চ ৬০ মিমি*৬০ মিমি মিনিম ১ মিমি*১ মিমি সর্বোচ্চ ৬০ মিমি*৬০ মিমি মিনিম ১ মিমি*১ মিমি ম্যাক্স ৭০*৭০ মিমি -মিন ১*১ মিমি সর্বোচ্চ ৬০ মিমি*৬০ মিমি মিনিম ১ মিমি*১ মিমি
পিসিবি বেধ 0.৩-৫ মিমি 0.৩-৫ মিমি 0.৩-৫ মিমি 0.৫-৮ মিমি
মেশিনের ওজন ৪০ কেজি ৬০ কেজি ৬০ কেজি ৯০ কেজি
গ্যারান্টি ১ বছর ১ বছর ১ বছর ১ বছর
মোট ক্ষমতা ৪৮০০ ওয়াট ৫৩০০ ওয়াট ৬৪০০ ওয়াট ৬৮০০ ডাব্লু
ব্যবহার মেরামত চিপ / ফোন মাদারবোর্ড ইত্যাদি মেরামত চিপ / ফোন মাদারবোর্ড ইত্যাদি মেরামত চিপ / ফোন মাদারবোর্ড ইত্যাদি মেরামত চিপ / ফোন মাদারবোর্ড ইত্যাদি
বৈদ্যুতিক উপাদান টাচ স্ক্রিন+তাপমাত্রা নিয়ন্ত্রণ মডিউল+পিএলসি নিয়ন্ত্রণ ড্রাইভিং মোটর + পিএলসি স্মার্ট টেম্প.কন্ট্রোলার + রঙিন টাচ স্ক্রিন ড্রাইভিং মোটর + স্মার্ট তাপমাত্রা নিয়ামক + রঙিন টাচ স্ক্রিন টাচ স্ক্রিন+তাপমাত্রা নিয়ন্ত্রণ মডিউল+পিএলসি নিয়ন্ত্রণ
অবস্থান পথ ভি-আকৃতির কার্ড স্লট+ইউনিভার্সাল জিগস ভি-আকৃতির কার্ড স্লট+ইউনিভার্সাল জিগস ভি-আকৃতির কার্ড স্লট+ইউনিভার্সাল জিগস ভি-আকৃতির কার্ড স্লট+ইউনিভার্সাল জিগস

উচ্চ-নির্ভুলতা SMT PCB লাইন মেশিন SMD BGA রিওয়ার্ক স্টেশন মেশিন 0উচ্চ-নির্ভুলতা SMT PCB লাইন মেশিন SMD BGA রিওয়ার্ক স্টেশন মেশিন 1উচ্চ-নির্ভুলতা SMT PCB লাইন মেশিন SMD BGA রিওয়ার্ক স্টেশন মেশিন 2উচ্চ-নির্ভুলতা SMT PCB লাইন মেশিন SMD BGA রিওয়ার্ক স্টেশন মেশিন 3উচ্চ-নির্ভুলতা SMT PCB লাইন মেশিন SMD BGA রিওয়ার্ক স্টেশন মেশিন 4
