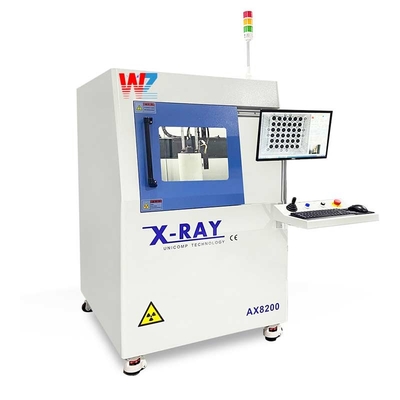

স্বয়ংক্রিয় SMT পিসিবি সমাবেশ মেশিন এক্স রে পরিদর্শন এক্স রে মেশিন

এসএমটি 99.9% নির্ভুলতা এসএমটি পিসিবি এক্স-রে পরিদর্শন সরঞ্জাম এলইডি টিভি পণ্য লাইন জন্য এক্স রে মেশিন

পিসিবি এক্স-রে পরিদর্শন একটি মেশিন যা মুদ্রিত সার্কিট বোর্ড (পিসিবি) এর অ-ধ্বংসাত্মক পরীক্ষা এবং পরিদর্শন করার জন্য ব্যবহৃত হয়।এটি এক্স-রে ব্যবহার করে ইলেকট্রনিক উপাদান এবং PCB এর solder জয়েন্ট অনুপ্রবেশ, যা অভ্যন্তরীণ কাঠামোর একটি বিস্তারিত দৃশ্য প্রদান করে এবং কোনও ত্রুটি বা ত্রুটি সনাক্ত করে।

পিসিবি এক্স-রে পরিদর্শনের কাজ নীতি নিম্নলিখিত পদক্ষেপ জড়িতঃ

1. প্রস্তুতিঃ পিসিবিটি পরিদর্শন চেম্বারের ভিতরে একটি চলমান প্ল্যাটফর্ম বা কনভেয়র বেল্টের উপর স্থাপন করা হয়। যে কোনও প্রতিরক্ষামূলক কভার বা উপাদানগুলি এক্স-রে অনুপ্রবেশকে বাধা দিতে পারে তা সরানো হয়।

2এক্স-রে উত্সঃ মেশিনটি একটি এক্স-রে টিউব নিয়ে গঠিত যা এক্স-রে এর নিয়ন্ত্রিত পরিমাণ নির্গত করে। এক্স-রে শক্তির স্তরটি পিসিবি উপকরণগুলির ঘনত্ব এবং বেধের উপর ভিত্তি করে সামঞ্জস্য করা যেতে পারে।

3এক্স-রে স্ক্যানিংঃ এক্স-রে উত্সটি পিসিবি দিকে পরিচালিত হয় এবং এক্স-রেগুলি উপাদান এবং সোল্ডার জয়েন্টগুলির মধ্য দিয়ে যায়।এক্স-রে যে PCB অনুপ্রবেশ করে একটি ডিজিটাল সনাক্তকারী সিস্টেম দ্বারা ধরা হয়.

4. চিত্র গঠনঃ ক্যাপচার করা এক্স-রে সংকেতগুলি মেশিনের সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রক্রিয়াজাত করা হয় যাতে পিসিবি'র অভ্যন্তরীণ কাঠামোর একটি বিশদ চিত্র তৈরি করা যায়। সফ্টওয়্যারটি বিপরীতে উন্নত করে,তীক্ষ্ণতা, এবং আরও ভাল বিশ্লেষণের জন্য এক্স-রে চিত্রের রেজোলিউশন।

5. ত্রুটি সনাক্তকরণঃ সফ্টওয়্যারটি কোনও ত্রুটি বা ত্রুটি সনাক্ত করতে এক্স-রে চিত্রটি বিশ্লেষণ করে। এর মধ্যে লোডিং সমস্যা, লোডার জয়েন্টগুলিতে ফাঁকা বা ফাটল উপস্থিত থাকতে পারে,উপাদানগুলির ভুল সমন্বয়, বৈদ্যুতিক শর্ট সার্কিট, বা খোলা সার্কিট।

6. পরিদর্শন বিশ্লেষণঃ পরিদর্শন ফলাফল একটি মনিটরে প্রদর্শিত হয় যাতে অপারেটর বা প্রযুক্তিবিদ মূল্যায়ন করতে পারেন।সফটওয়্যার উপাদান মাত্রা সঠিক বিশ্লেষণের জন্য পরিমাপ সরঞ্জাম প্রদান করতে পারেন, দূরত্ব, এবং কোণ.

পিসিবি এক্স-রে পরিদর্শন বিভিন্ন শিল্পে বিস্তৃত অ্যাপ্লিকেশন রয়েছে, যার মধ্যে রয়েছেঃ

1. ইলেকট্রনিক্স উত্পাদনঃ এটি পিসিবিতে বৈদ্যুতিন উপাদানগুলির সঠিক সংযোগ এবং সারিবদ্ধতা নিশ্চিত করে সোল্ডার জয়েন্টগুলির অখণ্ডতা পরিদর্শন করতে মান নিয়ন্ত্রণ প্রক্রিয়া চলাকালীন ব্যবহৃত হয়।

2. ত্রুটি বিশ্লেষণঃ পণ্য ত্রুটি বা ত্রুটিগুলির ক্ষেত্রে, এক্স-রে পরিদর্শন অভ্যন্তরীণ কাঠামো পরীক্ষা করে এবং কোনও উত্পাদন ত্রুটি সনাক্ত করে মূল কারণ সনাক্ত করতে সহায়তা করে,যেমন শূন্যতা, ফাটল, বা delamination.

3নকল সনাক্তকরণঃ এক্স-রে পরিদর্শন করে আসল উপাদানগুলির সাথে তাদের অভ্যন্তরীণ কাঠামোর তুলনা করে নকল ইলেকট্রনিক উপাদানগুলি সনাক্ত করা যায়।এর ফলে ইলেকট্রনিক ডিভাইসে নকল যন্ত্রাংশ ব্যবহার করা হবে না.

4গবেষণা ও উন্নয়নঃ নতুন উপকরণ বিশ্লেষণ, নতুন সোল্ডারিং কৌশল মূল্যায়ন, নতুন পণ্যের জন্য নতুন পণ্যের জন্য নতুন পণ্যের জন্য নতুন পণ্যের জন্য নতুন পণ্যের জন্য নতুন পণ্যের জন্য নতুন পণ্যের জন্য নতুন পণ্যের জন্য নতুন পণ্যের জন্য নতুন পণ্যের জন্য নতুন পণ্য তৈরি করতে।এবং আরও ভাল কর্মক্ষমতা এবং নির্ভরযোগ্যতার জন্য পিসিবি ডিজাইন অপ্টিমাইজ.

পরিচিতি
এক্স-রে একটি ক্যাথোড রশ্মি টিউব ব্যবহার করে উচ্চ-শক্তির ইলেকট্রন তৈরি করে যা ধাতব লক্ষ্যবস্তুর সাথে সংঘর্ষ করে। সংঘর্ষের প্রক্রিয়া চলাকালীন, ইলেকট্রনগুলির আকস্মিক গতি হ্রাসের কারণে,হারিয়ে যাওয়া গতিশক্তি এক্স-রে আকারে মুক্তি পাবে. নমুনার অবস্থানের জন্য যা চেহারা দ্বারা সনাক্ত করা যায় না,এক্স-রে বিভিন্ন ঘনত্বের উপকরণ অনুপ্রবেশ পরে হালকা তীব্রতা পরিবর্তন হালকা তীব্রতা পরিবর্তন রেকর্ড করতে ব্যবহৃত হয়বিশ্লেষককে ধ্বংস করার সময় বিশ্লেষকের ভিতরে সমস্যাযুক্ত এলাকাটি পর্যবেক্ষণ করুন।

এক্স-রে সরঞ্জাম সনাক্তকরণের নীতি কি?
এক্স-রে সরঞ্জামের সনাক্তকরণ নীতি মূলত এক্স-রে প্রজেকশন মাইক্রোস্কোপ। উচ্চ ভোল্টেজের কর্মের অধীনে,এক্স-রে নির্গমন টিউব পরীক্ষার নমুনা মাধ্যমে এক্স-রে উৎপন্ন (যেমন PCB বোর্ড), এসএমটি ইত্যাদি), এবং তারপর নমুনা উপাদান নিজেই ঘনত্ব এবং পারমাণবিক ওজন অনুযায়ী, এবং এক্স-রে এছাড়াও একটি ইমেজ রিসিভারে একটি ইমেজ উত্পাদন করতে বিভিন্ন শোষণ পরিমাণ থাকবে।মাপা workpiece এর ঘনত্ব এক্স-রে তীব্রতা নির্ধারণএক্স-রে টিউব যত কাছাকাছি থাকবে, ছায়া তত বড় হবে, এবং উল্টো, ছায়া তত ছোট হবে, যা জ্যামিতিক বৃহত্তরীকরণের নীতি।অবশ্যই, এক্স-রে এর তীব্রতা শুধুমাত্র workpiece এর ঘনত্ব প্রভাবিত করে না,কিন্তু এছাড়াও এক্স-রে তীব্রতা কনসোল উপর পাওয়ার সাপ্লাই এর ভোল্টেজ এবং বর্তমান মাধ্যমে সামঞ্জস্য করা যেতে পারে. অপারেটর ইমেজিং পরিস্থিতি অনুযায়ী ইমেজিং পরিস্থিতি, যেমন ইমেজ প্রদর্শন আকার, উজ্জ্বলতা এবং ইমেজ বিপরীতে, ইত্যাদি অবাধে সামঞ্জস্য করতে পারেন,এবং স্বয়ংক্রিয় নেভিগেশন ফাংশন মাধ্যমে অবাধে সামঞ্জস্য এবং workpiece অংশ সনাক্ত করতে পারেন.

উপসংহারে, পিসিবি এক্স-রে পরিদর্শন এক্স-রে প্রযুক্তি, ইমেজিং সফটওয়্যার এবং বিশ্লেষণ সরঞ্জামগুলির সংমিশ্রণ ব্যবহার করে পিসিবিগুলির একটি অ-ধ্বংসাত্মক পরিদর্শন সরবরাহ করে। এটি মান নিশ্চিত করতে সহায়তা করে,নির্ভরযোগ্যতাএটি ইলেকট্রনিক্স উত্পাদন শিল্পে একটি অপরিহার্য হাতিয়ার।

বৈশিষ্ট্যঃ
ডিভাইসটি ব্যয়বহুল এবং উচ্চ সংজ্ঞা FPD এর জন্য নমনীয় নির্বাচন সমর্থন করে
হাই ডেফিনিশন রিয়েল-টাইম ইমেজিংয়ের জন্য সিস্টেমের 600X ম্যাগনিফিকেশন রয়েছে
ব্যবহারকারী-বান্ধব ইন্টারফেস, বিভিন্ন ফাংশন এবং গ্রাফিকাল ফলাফলের জন্য সমর্থন
সমর্থন ঐচ্ছিক সিএনসি উচ্চ গতির আন্দোলন স্বয়ংক্রিয় পরিমাপ ফাংশন

স্ট্যান্ডার্ড কনফিগারেশন
●৪/২ (ঐচ্ছিক ৬ ইঞ্চি) ইমেজ ইনটেনসিফায়ার এবং মেগাপিক্সেল ডিজিটাল ক্যামেরা;
● ৯০ কেভি/১০০ কেভি-৫ মাইক্রন এক্স-রে সোর্স;
●মাউস ক্লিকের সহজ অপারেশন সনাক্তকরণ প্রোগ্রাম লিখতে;
●উচ্চ সনাক্তকরণ পুনরাবৃত্তিযোগ্যতা;
'প্লাস' বা 'মিনিস' ৬০ ডিগ্রি ঘূর্ণন এবং কমন, যা নমুনা সনাক্তকরণের জন্য একটি অনন্য দেখার কোণকে অনুমতি দেয়;
●উচ্চ পারফরম্যান্স স্টেজ নিয়ন্ত্রণ;
●বড় নেভিগেশন উইন্ডো - ত্রুটিযুক্ত পণ্যগুলি সনাক্ত করা এবং সনাক্ত করা সহজ;
● স্বয়ংক্রিয় BGA সনাক্তকরণ প্রোগ্রাম প্রতিটি BGA এর বুদবুদ সনাক্ত করে, গ্রাহকের প্রয়োজনীয়তা অনুযায়ী বিচার করে এবং এক্সেল রিপোর্ট আউটপুট করে।

উদ্দেশ্যঃ
ধাতব উপকরণ এবং অংশ, প্লাস্টিকের উপকরণ এবং অংশ, ইলেকট্রনিক উপাদান, ইলেকট্রনিক উপাদান, এলইডি উপাদান ইত্যাদিতে অভ্যন্তরীণ ফাটল এবং বিদেশী বস্তুর ত্রুটি সনাক্তকরণ,BGA এর অভ্যন্তরীণ স্থানচ্যুতি বিশ্লেষণ, সার্কিট বোর্ড ইত্যাদি; ত্রুটি, মাইক্রো ইলেকট্রনিক সিস্টেম এবং সিলিং উপাদান, তারের, ফিক্সচার, প্লাস্টিকের অংশের অভ্যন্তরীণ বিশ্লেষণ।

অ্যাপ্লিকেশন পরিসীমাঃ
আইসি, বিজিএ, পিসিবি/পিসিবিএ, পৃষ্ঠের মাউন্ট প্রক্রিয়া সোল্ডারিবিলিটি পরীক্ষা ইত্যাদি
