SMT লাইন মেশিন HELLER 1936 MK5 রিফ্লো সোল্ডারিং মেশিন SMT রিফ্লো ওভেন

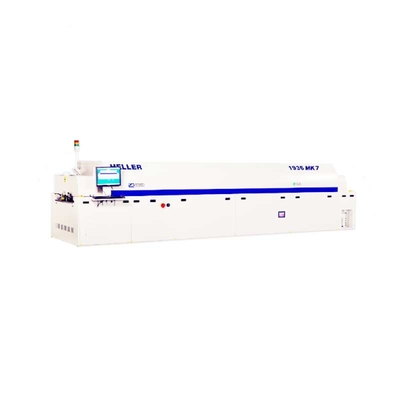

HELLER 1936 MK5 রিফ্লো সোল্ডারিং মেশিন
,HELLER 1936 MK5 রিফ্লো ওভেন
,এসএমটি লাইন মেশিন রিফ্লো ওভেন
HELLER 1936 1913 MK5 লিড ফ্রি হট এয়ার রিফ্লো সোল্ডারিং রিফ্লো ওভেন
HELLER 1936 MK3 MK5 রিফ্লো ওভেন একটি ডুয়াল-ট্র্যাক ভিন্ন গতি, এয়ার-কুলড বা জল-কুলড কুলিং সিস্টেমের সাথে সজ্জিত করা যেতে পারে; সিস্টেমটি সর্বনিম্ন ডেল্টা টিএস-এর মাধ্যমে সর্বোচ্চ পুনরুৎপাদনযোগ্যতা অর্জন করতে পারে। মার্ক 5 রিফ্লো ওভেন সিস্টেমে সর্বশেষ অগ্রগতি গ্রাহকদের তাদের অধিগ্রহণ খরচ আরও কমাতে সক্ষম করে। Heller-এর নতুন গরম এবং কুলিং উন্নতিগুলি নাইট্রোজেন গ্যাসের ব্যবহার এবং বিদ্যুতের ব্যবহার 40% কমিয়ে দেবে। MK5 সিরিজটি শুধুমাত্র সেরা রিফ্লো সোল্ডারিং সিস্টেমই নয়, শিল্পের সেরা সমন্বিত মূল্যও রয়েছে!
MK5 রিফ্লো ওভেন হল একটি অত্যাধুনিক সরঞ্জাম যা ইলেকট্রনিক্স ম্যানুফ্যাকচারিং শিল্পে সারফেস মাউন্ট উপাদানগুলিকে প্রিন্টেড সার্কিট বোর্ড (PCB)-এর উপর সোল্ডারিং প্রক্রিয়ার জন্য ব্যবহৃত হয়। এটি সোল্ডারিং নির্ভুলতা, তাপমাত্রা নিয়ন্ত্রণ এবং প্রক্রিয়া নমনীয়তা বাড়ানোর জন্য বিস্তৃত কার্যকারিতা এবং বৈশিষ্ট্য সরবরাহ করে।
কার্যকারিতা:
- তাপমাত্রা নিয়ন্ত্রণ: MK5 রিফ্লো ওভেন সোল্ডারিং প্রক্রিয়া জুড়ে সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ প্রদান করে। এটি প্রতিটি গরম করার জোনে সঠিক তাপমাত্রা প্রোফাইলিং এবং তাপীয় স্থিতিশীলতা নিশ্চিত করতে উন্নত গরম করার উপাদান এবং তাপমাত্রা সেন্সর ব্যবহার করে। এটি বিভিন্ন উপাদান এবং সোল্ডার পেস্ট প্রকারের জন্য সর্বোত্তম সোল্ডারিং শর্ত নিশ্চিত করে।
- কনভেয়র সিস্টেম: ওভেনে একটি কনভেয়র সিস্টেম রয়েছে যা গরম করার জোনের মাধ্যমে PCB-গুলিকে পরিবহন করে। কনভেয়রের গতি সামঞ্জস্য করা যেতে পারে, যা সোল্ডারিং প্রক্রিয়ার সূক্ষ্ম সুরের অনুমতি দেয় এবং PCB-গুলিতে সঠিক তাপ স্থানান্তর এবং সোল্ডার রিফ্লো নিশ্চিত করে।
- একাধিক গরম করার জোন: ওভেনটিতে একাধিক স্বাধীন গরম করার জোন রয়েছে, সাধারণত 4 থেকে 10 জোনের মধ্যে। প্রতিটি জোনের নিজস্ব গরম করার উপাদান এবং তাপমাত্রা নিয়ন্ত্রণ থাকে, যা PCB জুড়ে সুনির্দিষ্ট তাপমাত্রা বিতরণ করতে দেয়। এই কনফিগারেশন বিভিন্ন উপাদান এবং সোল্ডারিং প্রোফাইলের বিভিন্ন তাপীয় প্রয়োজনীয়তা পূরণ করে।
- নাইট্রোজেন অ্যাটমোস্ফিয়ার ক্যাপাবিলিটি: কিছু MK5 রিফ্লো ওভেন নাইট্রোজেন পরিবেশে কাজ করার বিকল্প সরবরাহ করে। নাইট্রোজেন গ্যাস সোল্ডারিং প্রক্রিয়া চলাকালীন জারণ কম করে, যার ফলে উন্নত সোল্ডার জয়েন্টের গুণমান, ত্রুটি হ্রাস এবং নির্ভরযোগ্যতা বৃদ্ধি পায়, বিশেষ করে লিড-মুক্ত সোল্ডারিং প্রক্রিয়ার জন্য।
- প্রোফাইল স্টোরেজ এবং ম্যানেজমেন্ট: ওভেন ব্যবহারকারীদের বিভিন্ন PCB অ্যাসেম্বলির জন্য একাধিক তাপমাত্রা প্রোফাইল তৈরি, সংরক্ষণ এবং পরিচালনা করতে দেয়। এই প্রোফাইলগুলি পছন্দসই তাপমাত্রা বৃদ্ধি, ভিজিয়ে রাখা এবং রিফ্লো পর্যায়গুলি সংজ্ঞায়িত করে, যা বিভিন্ন পণ্যের জন্য ধারাবাহিক এবং পুনরাবৃত্তিযোগ্য সোল্ডারিং ফলাফল নিশ্চিত করে।
- রিয়েল-টাইম মনিটরিং এবং ফিডব্যাক: ওভেন তাপমাত্রা প্রোফাইল, কনভেয়র গতি এবং অন্যান্য প্রক্রিয়া প্যারামিটারের রিয়েল-টাইম মনিটরিং প্রদান করে। এটি প্রতিটি জোনের স্থিতির উপর প্রতিক্রিয়া সরবরাহ করে, যা অপারেটরদের সোল্ডারিং গুণমানকে প্রভাবিত করতে পারে এমন কোনো সমস্যা সনাক্ত করতে এবং সমাধান করতে দেয়।
| মেশিন মডেল | Heller 1936MK5 |
| গরম করার জোন | উপরের 10 / নিচের 10 |
| কুলিং জোন | উপরের 3 |
| PCB প্রস্থ | 50 - 610 মিমি |
| সর্বোচ্চ কনভেয়র গতি | 188 সেমি/মিনিট |
| ক্রস-বেল্ট তাপমাত্রা সহনশীলতা | ± 2 ℃ |
| তাপমাত্রা কন্ট্রোলারের নির্ভুলতা | ± 0.1 ℃ |
| কনভেয়র প্রস্থ সমন্বয় | ম্যানুয়াল মোটর নিয়ন্ত্রণ |
| অপারেটিং সিস্টেম | উইন্ডোজ 7 |
| সমগ্র মাত্রা | W5890 x D1370 x H1600 মিমি |
| সাধারণ নেট ওজন | প্রায় 2900 কেজি |
ব্যবহারের সুযোগ:
MK5 রিফ্লো ওভেন সোল্ডারিং অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরের জন্য উপযুক্ত, যার মধ্যে রয়েছে:
- সারফেস মাউন্ট টেকনোলজি (SMT) অ্যাসেম্বলি: এটি PCB-তে সারফেস মাউন্ট উপাদানগুলিকে সোল্ডারিং করার জন্য ব্যবহৃত হয়। ওভেন সঠিক সোল্ডার রিফ্লো নিশ্চিত করে, উপাদান এবং PCB প্যাডের মধ্যে নির্ভরযোগ্য বৈদ্যুতিক সংযোগ তৈরি করে।
- লিড-মুক্ত সোল্ডারিং: ওভেন লিড-মুক্ত সোল্ডারিং প্রক্রিয়াগুলি পরিচালনা করতে সক্ষম, যা পরিবেশগত বিধিবিধানের কারণে ব্যাপকভাবে ব্যবহৃত হয়। এটি লিড-মুক্ত সোল্ডার উপকরণগুলির জন্য প্রয়োজনীয় তাপীয় প্রোফাইল এবং তাপমাত্রা নিয়ন্ত্রণ সরবরাহ করে, উচ্চ-মানের সোল্ডার জয়েন্টগুলি নিশ্চিত করে।
- মিশ্র প্রযুক্তি PCB: ওভেন সারফেস মাউন্ট এবং থ্রু-হোল উপাদানগুলির সংমিশ্রণ সহ PCB পরিচালনা করতে পারে। এটি সারফেস মাউন্ট উপাদানগুলির জন্য সঠিক সোল্ডার রিফ্লোর অনুমতি দেয় যখন থ্রু-হোল সোল্ডারিংয়ের জন্য প্রয়োজনীয় উচ্চ তাপমাত্রাগুলি পূরণ করে।
- প্রোটোটাইপ ডেভেলপমেন্ট: MK5 রিফ্লো ওভেন প্রোটোটাইপ ডেভেলপমেন্ট এবং ছোট আকারের উৎপাদনের জন্য উপযুক্ত। তাপমাত্রা নিয়ন্ত্রণ এবং প্রোফাইল ব্যবস্থাপনায় এর নমনীয়তা পণ্যের বিকাশের প্রাথমিক পর্যায়ে সোল্ডারিং প্রক্রিয়ার দ্রুত পুনরাবৃত্তি এবং অপ্টিমাইজেশনের অনুমতি দেয়।
- মাঝারি থেকে উচ্চ ভলিউম উৎপাদন: ওভেন মাঝারি থেকে উচ্চ ভলিউম উৎপাদন পরিবেশের জন্যও উপযুক্ত। এর একাধিক গরম করার জোন এবং নিয়মিত কনভেয়র গতি বৃহৎ সংখ্যক PCB জুড়ে দক্ষ এবং ধারাবাহিক সোল্ডারিং সক্ষম করে।
- অটোমোটিভ, এয়ারোস্পেস এবং ইন্ডাস্ট্রিয়াল ইলেকট্রনিক্স: MK5 রিফ্লো ওভেন সাধারণত এমন শিল্পগুলিতে ব্যবহৃত হয় যেখানে উচ্চ-নির্ভরযোগ্যতা ইলেকট্রনিক্স প্রয়োজন, যেমন অটোমোটিভ, এয়ারোস্পেস এবং শিল্প খাত। এটি সোল্ডার জয়েন্টগুলির গুণমান এবং অখণ্ডতা নিশ্চিত করে, এই অ্যাপ্লিকেশনগুলির কঠোর প্রয়োজনীয়তা পূরণ করে।
MK5 রিফ্লো ওভেন সারফেস মাউন্ট উপাদানগুলির সুনির্দিষ্ট এবং নির্ভরযোগ্য সোল্ডারিংয়ের জন্য উন্নত কার্যকারিতা প্রদান করে। এটি ইলেকট্রনিক্স ম্যানুফ্যাকচারিং প্রক্রিয়ায় একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, উচ্চ-মানের সোল্ডার সংযোগ এবং PCB অ্যাসেম্বলির সামগ্রিক নির্ভরযোগ্যতা নিশ্চিত করে।
- নাইট্রোজেন / এয়ার লিড-ফ্রি সোল্ডারিং রিফ্লো ওভেন
- উন্নত হিটার মডিউল এবং দ্রুততম কুলিং হার
- সবচেয়ে কম নাইট্রোজেন এবং বিদ্যুতের ব্যবহার
- রক্ষণাবেক্ষণ মুক্ত ডিজাইন
- এক-পদক্ষেপ প্রোফাইলিং
- রিফ্লো ওভেন প্রক্রিয়া পর্যবেক্ষণ সরঞ্জাম
- উচ্চ থ্রুপুট ক্যাপাসিটির জন্য ডুয়াল লেন ডিজাইন
