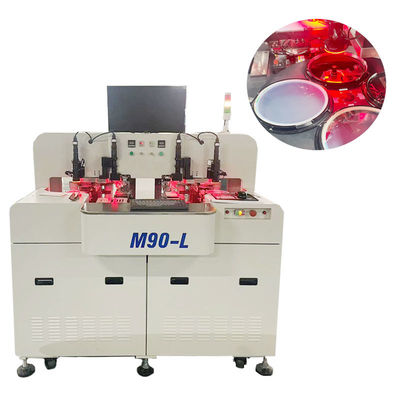

সেমিকন্ডাক্টর ডাই বন্ডিং মেশিন প্যাকেজিং সরঞ্জাম LED ডাই বন্ডার সংযুক্ত করুন

সেমিকন্ডাক্টর প্যাকেজিং সরঞ্জাম / LED / উচ্চ নির্ভুলতা ডাই Bonder / ডাই বন্ডিং মেশিন / ডাই বন্ডিং মেশিন

উপযুক্তঃ এসএমডি হাই-পাওয়ার সিওবি, পার্ট কম ইন-লাইন প্যাকেজ ইত্যাদি

• সম্পূর্ণ স্বয়ংক্রিয় আপলোড এবং ডাউনলোড উপাদান।
• মডিউল ডিজাইন, সর্বোচ্চ অপ্টিমাইজেশান কাঠামো।
• সম্পূর্ণ বৌদ্ধিক সম্পত্তি অধিকার।
• পিকিং ডাই এবং বন্ডিং ডাই দ্বৈত PR সিস্টেম।
• মাল্টি-ওয়েফার রিং, দ্বৈত আঠালো ect কনফিগারেশন.

ওয়েফার স্টেজ সিস্টেম

ওয়েফার টেবিল সমন্বয় একটি এক্স / ওয়াই চলন্ত প্ল্যাটফর্ম এবং একটি টি ঘূর্ণন অংশ গঠিত।রৈখিক সার্ভো এক্স / ওয়াই প্ল্যাটফর্মের আন্দোলন নিয়ন্ত্রণ করে যাতে ওয়েফারের কেন্দ্রটি চিত্রের কেন্দ্রের সাথে সামঞ্জস্যপূর্ণ হয়. এক্স / ওয়াই প্ল্যাটফর্মের মোটর সার্ভো ড্রাইভার, HIWIN গাইড রেল এবং উচ্চ-নির্ভুলতা গ্রিডিং রুলার দিয়ে সজ্জিত। টি ঘূর্ণন পছন্দসই কোণে ওয়েফার নিয়ন্ত্রণ করতে পারে।

খাওয়ানো এবং গ্রহণ সিস্টেম

রিসিভিং সিস্টেমের Z- অক্ষটি উপাদান বাক্সের উত্তোলন এবং কমিয়ে দেওয়ার জন্য এবং প্রতিটি স্তরের অবস্থানের সুনির্দিষ্ট নিয়ন্ত্রণের জন্য একটি স্টেপার মোটর + স্ক্রু ব্যবহার করে।দৈর্ঘ্য এবং উপাদান বাক্সের প্রস্থ বাস্তব প্রয়োজন অনুযায়ী ম্যানুয়ালি নিয়ন্ত্রিত এবং লক করা যাবে, এবং বাম এবং ডান উপাদান বাক্স দ্রুত পরিবর্তন করা যেতে পারে।

চিত্রায়ন ব্যবস্থা

ইমেজ সিস্টেমটি একটি এক্স / ওয়াই / জেড তিন-অক্ষের ম্যানুয়াল যথার্থতা সমন্বয় প্ল্যাটফর্ম, একটি হিকভিজন হাই-ডেফিনিশন লেন্স ব্যারেল এবং একটি 130 ওয়াট হাই-স্পিড ক্যামেরা নিয়ে গঠিত।এক্স / Y সমন্বয় প্ল্যাটফর্ম ক্যামেরা কেন্দ্র এবং বেস দ্বীপ কেন্দ্র নিয়ন্ত্রণ, এবং Z-অক্ষ সমন্বয় প্ল্যাটফর্ম ফোকাস দৈর্ঘ্য সমন্বয় নিয়ন্ত্রণ করে।

সুইং আর্ম সিস্টেম

ওয়েল্ডিং হেডের পিক-এন্ড-প্লেস সিস্টেমটি Z অক্ষ এবং ঘূর্ণন অক্ষের সমন্বয়ে গঠিত।যা সুইং আর্মের ঘূর্ণন এবং Z অক্ষের চলাচল নিয়ন্ত্রণ করে যাতে ওয়েফার থেকে ফ্রেম পর্যন্ত ওয়েফারের পিকিং এবং রিলিজ সম্পন্ন হয়. ঘূর্ণন এবং Z- অক্ষ আন্দোলন উচ্চতর নির্ভুলতা এবং স্থিতিশীলতা প্রদানের জন্য Yaskawa servo মোটর এবং স্পষ্টতা যান্ত্রিক কাঠামো গঠিত হয়।

অপারেটিং সিস্টেম

এটি উইন্ডোজ ৭ সিস্টেম এবং চীনা অপারেশন ইন্টারফেস গ্রহণ করে, যা সহজ অপারেশন এবং মসৃণ অপারেশনের বৈশিষ্ট্য রয়েছে, যা চীনা মানুষের অপারেশন অভ্যাস অনুসারে।
