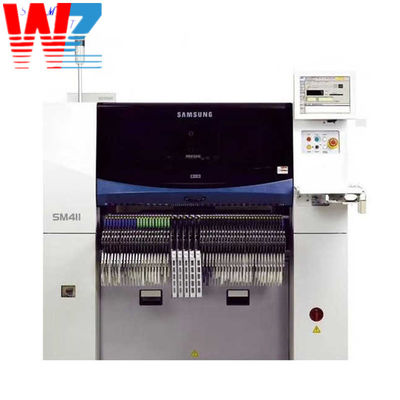

এসএমটি পিসিবি সমাবেশ লাইন এসএম 411 হানহুয়া স্যামসাং পিক অ্যান্ড প্লেস মেশিন

The SM411 pick and place machine is an advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)এটি বিস্তৃত কার্যকারিতা এবং বৈশিষ্ট্য সরবরাহ করে যা অবস্থান নির্ভুলতা, গতি এবং বহুমুখিতা বাড়ায়।

• উপাদান স্থাপনঃ এসএম 411 পিক অ্যান্ড প্লেস মেশিনটি পিসিবিগুলিতে পৃষ্ঠের মাউন্ট উপাদানগুলির সুনির্দিষ্ট অবস্থানের ক্ষেত্রে বিশেষজ্ঞ।এটি উন্নত দৃষ্টি সিস্টেম এবং রোবোটিক বাহু ব্যবহার করে সঠিকভাবে ফিডার থেকে উপাদানগুলি বাছাই করে এবং পিসিবিতে নির্ধারিত স্থানে তাদের স্থাপন করে.
• হাই-স্পিড প্লেসমেন্টঃ মেশিনটি উচ্চ-গতির অপারেশন করতে সক্ষম, যা উপাদানগুলির দ্রুত এবং দক্ষ স্থানান্তর নিশ্চিত করে। এটিতে একাধিক স্থানান্তর মাথা এবং একটি শক্তিশালী কনভেয়র সিস্টেম রয়েছে,দ্রুত প্রতিক্রিয়া সময় এবং উত্পাদন দক্ষতা উন্নত করতে সক্ষম.
• উপাদান সামঞ্জস্যতাঃ SM411 পিক অ্যান্ড প্লেস মেশিনটি প্রতিরোধক, ক্যাপাসিটার, ইন্টিগ্রেটেড সার্কিট (আইসি), বল গ্রিড অ্যারে (বিজিএ),কোয়াড্রা ফ্ল্যাট বিনা সীসা (QFN), এবং মাইক্রোকন্ট্রোলার। এটি বিভিন্ন উপাদান আকার এবং প্রকারের জন্য উপযুক্ত, এটি বিভিন্ন পিসিবি সমাবেশের প্রয়োজনীয়তার জন্য উপযুক্ত করে তোলে।
• ভিজন সিস্টেম এবং সারিবদ্ধকরণঃ মেশিনটি উন্নত ভিজন সিস্টেমের সাথে সজ্জিত যা উপাদানগুলির সুনির্দিষ্ট সারিবদ্ধকরণ এবং পরিদর্শন সরবরাহ করে।এই সিস্টেমগুলো ক্যামেরা এবং ইমেজ প্রসেসিং অ্যালগরিদম ব্যবহার করে উপাদানগুলির অবস্থান এবং দিকনির্দেশ সঠিকভাবে চিহ্নিত করতে পারে, স্থাপন প্রক্রিয়া চলাকালীন সঠিক সারিবদ্ধতা নিশ্চিত করে।
• ফিডার নমনীয়তাঃ এসএম 411 মেশিনটি টেপ ফিডার, স্টিক ফিডার এবং ট্রে ফিডার সহ বিভিন্ন ধরণের ফিডার সমর্থন করে।এটি বিভিন্ন উপাদান প্রকার এবং প্যাকেজিং বিন্যাসের সহজ এবং দক্ষ হ্যান্ডলিংয়ের অনুমতি দেয়, যাতে সুষ্ঠু ও নিরবচ্ছিন্ন উৎপাদন নিশ্চিত হয়।
• ইন্টেলিজেন্ট ফিডার ম্যানেজমেন্টঃ মেশিনে ইন্টেলিজেন্ট ফিডার ম্যানেজমেন্ট ক্ষমতা রয়েছে। এটি স্বয়ংক্রিয়ভাবে প্রতিটি ফিডারে উপাদান জায় সনাক্ত এবং ট্র্যাক করতে পারে,উপাদান ব্যবহার অপ্টিমাইজ করা এবং উত্পাদন রান মধ্যে সেটআপ সময় কমাতেএই বৈশিষ্ট্যটি উৎপাদনশীলতা বৃদ্ধি করে এবং অপারেশনাল ত্রুটিগুলিকে হ্রাস করে।

এসএম৪১১ পিক অ্যান্ড প্লেস মেশিনটি বিভিন্ন ধরণের পিসিবি সমাবেশ অ্যাপ্লিকেশনের জন্য উপযুক্ত, যার মধ্যে রয়েছেঃ

• পৃষ্ঠ মাউন্ট প্রযুক্তি (এসএমটি) সমাবেশঃ এটি পৃষ্ঠ মাউন্ট উপাদানগুলির সাথে পিসিবি উত্পাদনে ব্যবহৃত হয়। মেশিনটি সঠিকভাবে পিসিবি প্যাডগুলিতে উপাদানগুলি স্থাপন করে,পরবর্তী লোডিং প্রক্রিয়ার সময় সুনির্দিষ্ট সারিবদ্ধতা এবং নির্ভরযোগ্য লোডার সংযোগ নিশ্চিত করা.
• প্রোটোটাইপ ডেভেলপমেন্টঃ মেশিনটি প্রোটোটাইপ ডেভেলপমেন্ট এবং ক্ষুদ্র আকারের উত্পাদনের জন্য আদর্শ। এর নমনীয়তা এবং দ্রুত সেটআপ সময় পিসিবি ডিজাইনের দ্রুত পুনরাবৃত্তি এবং বৈধতা দেয়,কার্যকর পণ্য উন্নয়ন চক্রের সুবিধার্থে.
• মাঝারি থেকে উচ্চ ভলিউম উত্পাদনঃ SM411 মেশিন মাঝারি থেকে উচ্চ ভলিউম উত্পাদন পরিবেশের জন্য উপযুক্ত।এর উচ্চ-গতির স্থাপন ক্ষমতা এবং দক্ষ ফিডার পরিচালনা বড় পরিমাণে পিসিবিগুলির দ্রুত এবং নির্ভরযোগ্য সমাবেশকে সক্ষম করে.
• মাল্টি-প্রকল্প উত্পাদনঃ মেশিনটি মাল্টি-প্রকল্প উত্পাদন পরিচালনা করতে সক্ষম, যেখানে একই উত্পাদন রানটিতে বিভিন্ন পিসিবি ডিজাইন উত্পাদিত হয়। এটি প্রকল্পগুলির মধ্যে দ্রুত পরিবর্তন সরবরাহ করে,ডাউনটাইমকে কমিয়ে আনতে এবং বিভিন্ন পিসিবি সমাবেশের দক্ষ উত্পাদনকে সহজতর করতে।
• অটোমোবাইল, কনজিউমার ইলেকট্রনিক্স এবং টেলিযোগাযোগঃ এসএম 411 পিক অ্যান্ড প্লেস মেশিনটি অটোমোবাইল, কনজিউমার ইলেকট্রনিক্স এবং টেলিযোগাযোগ সহ বিভিন্ন শিল্পে অ্যাপ্লিকেশন খুঁজে পায়.এটি এই সেক্টরগুলির উচ্চমানের এবং নির্ভরযোগ্যতার প্রয়োজনীয়তা পূরণ করে, উপাদানগুলির সঠিক এবং ধারাবাহিক অবস্থান নিশ্চিত করে।

SM411 পিক অ্যান্ড প্লেস মেশিন পিসিবি সমাবেশে উচ্চ গতির এবং সুনির্দিষ্ট উপাদান স্থাপন জন্য উন্নত কার্যকারিতা প্রদান করে। এটি ইলেকট্রনিক্স উত্পাদন প্রক্রিয়াতে একটি সমালোচনামূলক ভূমিকা পালন করে,ইলেকট্রনিক পণ্যের দক্ষ উৎপাদন এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করা.

উচ্চ গতির নমনীয় মাউন্টার

As a general component placer whose vision system is reinforced based on the platform of the SM471 high speed chip shooter and whose chip placement speed is the highest among the same class component placers, এসএম৪৮১ ৩৯,০০০ সিপিএইচ এর চিপ প্লেসমেন্ট স্পিড অর্জন করেছে, যা একই শ্রেণীর উপাদান প্লেসমেন্টগুলির মধ্যে সর্বোচ্চ,এক গ্যান্ট্রি এবং দশটি স্পিন্ডল সহ একটি মাথা প্রয়োগ করে এবং নতুন উড়ন্ত দৃষ্টিভঙ্গি এবং পিকআপ এবং স্থানান্তর গতি সর্বাধিক করেএছাড়াও, এটি 0402 ((01005 ইঞ্চি) চিপ এবং 42 মিমি আইসি পর্যন্ত প্রযোজ্য।এটি উচ্চ গতির এবং উচ্চ নির্ভুলতা বৈদ্যুতিক চালিত ফিডার প্রয়োগ করে প্রকৃত উত্পাদনশীলতা এবং স্থাপন মান উন্নত করেছেএছাড়া, এটি এসএম সিরিজের বায়ুসংক্রান্ত ফিডারগুলির সাথে সামঞ্জস্যপূর্ণ হওয়ার জন্য ডিজাইন করা হয়েছে, এটি গ্রাহকের অপারেশনাল সুবিধা সর্বাধিক করে তোলে।

• 39,000 সিপিএইচ ((অপ্টিমাম)
• 1 গ্যান্ট্রি x 10 স্পিন্ডল/হেড
• প্রযোজ্য অংশঃ ০৪০২ ((০১০০৫ ইঞ্চি) ~ ৪২ মিমি ((এইচ১৫ মিমি)
• প্রযোজ্য PCB: 460 ((L) x 400 ((W) ((Standard)
• সর্বোচ্চ ৭৪০ ((লিটার) x ৪৬০ ((ওয়াট) ((বিকল্প)
• উচ্চ গতির, উচ্চ নির্ভুলতা এবং বৈদ্যুতিক চালিত ফিডার
  • স্বয়ংক্রিয় পিকআপ পজিশন সমন্বয় ফাংশন
  • এসএম বায়ুসংক্রান্ত ফিডারগুলির সাথে সামঞ্জস্যপূর্ণ
• নতুন ভ্যাকুয়াম সিস্টেম এবং অপ্টিমাইজড পিকআপ/প্লেসমেন্ট মোশন
• স্মার্ট ফিডার
  • বিশ্বের প্রথম অটো লোডিং এবং অটো স্প্লাইসিং
• আপনার ব্যবসায় নতুন শক্তি
• একটি নতুন ভ্যাকুয়াম সিস্টেম প্রয়োগ করে
• জুলাই, ২০১৩

উন্নত উচ্চ গতির নমনীয় মাউন্টার

পার্ট পোলারিটি স্বীকৃতি BGA এবং CSP স্বীকৃতি

একই শ্রেণীর চিপ প্লেজারগুলির মধ্যে সর্বোচ্চ স্থান নির্ধারণের গতি উপলব্ধি করে 10 টি স্পিন্ডল সহ একটি নতুন ফ্লাইং হেড প্রক্রিয়া এবং অপ্টিমাইজড পিকআপ / স্থান নির্ধারণের গতি প্রয়োগ করে

যেহেতু এটি অংশ সনাক্তকরণের অনুমতি দেয় না অংশ পিকআপ পরে বন্ধ করে দিয়ে তার মূল অন-দ্য ফ্লাই ইমেজ স্বীকৃতি প্রযুক্তি প্রয়োগ করে,SM481 মডেলটি পিকআপ পজিশন এবং পজিশনিং পজিশনের মধ্যে স্থানান্তরিত হওয়ার সময়কে হ্রাস করে এবং স্বীকৃতি সময়কে প্রায় শূন্যে হ্রাস করে অংশ স্থাপন গতিকে সর্বাধিক করে তোলে.

৩৯,০০০ সিপিএইচ এর সুপার-হাই প্লেসমেন্ট স্পিড উপলব্ধি করে

অবস্থান নির্ভুলতা সংশোধন সিস্টেম

চিপ ±50μm ((Cpk ≥1.0)

নতুন আপগ্রেড করা অবস্থান নির্ভুলতা ক্যালিব্রেশন সিস্টেম স্বয়ংক্রিয়ভাবে পিকআপ পয়েন্ট অফসেট, হেড অফসেট, সি / ভি অফসেট ইত্যাদি পরীক্ষা করে এবং সংশোধন করে যাতে নির্ভরযোগ্য অংশ স্থাপন করা যায়।

পরম নির্ভুলতা ±50μm ((Cpk 1)

বৈদ্যুতিক চালিত উচ্চ গতির এবং উচ্চ নির্ভুলতা ফিডার

বৈদ্যুতিক চালিত এসএম ফিডার

• 0603/2P/4P এর সমন্বিত ব্যবহারের অনুমতি দেয়
• একযোগে পিকআপ রেট উন্নত করার জন্য ফিডারগুলির মধ্যে পিকআপ অবস্থান স্বয়ংক্রিয়ভাবে সারিবদ্ধ করার একটি ফাংশন দিয়ে সজ্জিত।
• অংশ সরবরাহের স্থিতিশীলতা উন্নত করতে বিভিন্ন অংশ সরবরাহের গতি সেট করতে সক্ষম।
• অটোমেটিক ফিডিং পিচ স্বীকৃতি ফাংশন

এসএম বায়ুসংক্রান্ত ফিডারগুলির সাথে সামঞ্জস্যপূর্ণ

SM স্মার্ট ফিডার

• অটো স্প্লাইসিং এবং অটো লোডিং ফাংশন দিয়ে সজ্জিত বিশ্বের প্রথম ফিডার
  • অংশ রিল প্রতিস্থাপনের জন্য স্প্লাইসিং প্রক্রিয়াটি স্বয়ংক্রিয় করে কাজের সুবিধা এবং প্রকৃত উত্পাদনশীলতা সর্বাধিক করে তোলে যা সাধারণত হাতে সম্পাদিত হয়।

• বায়ুসংক্রান্ত পথের অপ্টিমাইজেশনের কারণে অংশ স্থাপনের সর্বনিম্ন বিলম্ব
• একটি ভ্যাকুয়াম পাম্প প্রয়োগ করে স্থিতিশীল অংশ পিকআপ এবং সর্বনিম্ন বায়ু খরচ উপলব্ধি

পার্টস এবং পিসিবি-তে প্রযোজ্যতা বাড়ানো

একটি নতুন আলোক ব্যবস্থা প্রয়োগ করে

• 0402 ((01005 ইঞ্চি) থেকে 42mm ((H15mm) পর্যন্ত অংশ এবং BGA/CSP অংশগুলির জন্য প্রযোজ্য
• এলইডি এবং ডিসপ্লেতে প্রয়োগ করা লম্বা বোর্ডের জন্য সর্বোচ্চ 740 ((L) x 460 ((W) পিসিবিগুলির জন্য প্রযোজ্য
• যথাক্রমে বাম এবং ডানদিকে একটি ফিউসিয়াল ক্যামেরার সাথে সজ্জিত হয়ে পুরো পিকআপ অবস্থানের স্বয়ংক্রিয় স্বীকৃতি সমর্থন করে

BGA, CSP ইত্যাদি সহ অদ্ভুত আকৃতির অংশগুলিতে তিন-পর্যায়ের আলোকসজ্জা সিস্টেম ((সাইড, কোএক্সিয়াল এবং বাইরের আলোকসজ্জা) প্রয়োগ করে প্রয়োগযোগ্যতা বাড়ানো।
