| MOQ: | ১ পিসি |
| মূল্য: | 21116$~28169$ |
| স্ট্যান্ডার্ড প্যাকিং: | 1. কাঠের কেস এবং ভ্যাকুয়াম প্যাকেজ 2. আপনার প্রয়োজনীয়তা হিসাবে |
| বিতরণ সময়কাল: | ৫-৮ দিন |
| অর্থ প্রদানের পদ্ধতি: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, ক্রেডিট কার্ড |
| সরবরাহ ক্ষমতা: | 3000 |
এসএমটি পিক অ্যান্ড প্লেস মেশিন, সাধারণভাবে বলতে গেলে এসএমটি-র সবচেয়ে গুরুত্বপূর্ণ এবং ব্যয়বহুল সরঞ্জাম। এটি বৈদ্যুতিন উপাদানগুলি মাউন্ট করার জন্য একটি ডিভাইস। এটি সমস্ত উচ্চ প্রযুক্তির সরঞ্জাম যা র্যাক,পিসিবি ট্রান্সমিশন এবং লেয়ারিং সংস্থা, ড্রাইভ সিস্টেম, পজিশনিং এবং সমন্বয় সিস্টেম, ফিডার, অপটিক্যাল স্বীকৃতি সিস্টেম, সেন্সর এবং কম্পিউটার নিয়ন্ত্রণ সিস্টেম।
পণ্যের প্রয়োগ

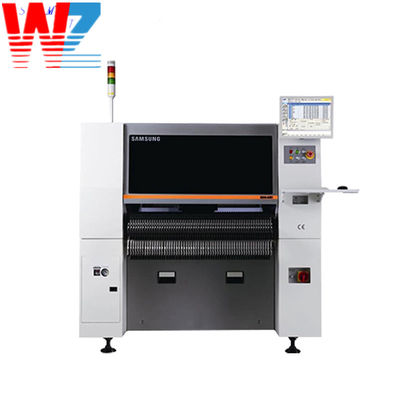

নামঃSamsung SM320 SM321 SM421 SM431
ব্র্যান্ডঃSAMSUNG
মডেলঃSAMSUNG SM320 SM321 SM421 SM431
স্পেসিফিকেশনঃএসএমটি পিক অ্যান্ড প্লেস মেশিন
অবস্থাঃপ্রথম সংস্করণ
গুণমান: সর্বোচ্চ গুণমান
স্টকঃবড়
পেমেন্টঃ T/T প্রেরণের আগে
প্রেরণঃ সময়মতো প্রেরণ
ওয়ারেন্টিঃ ১ বছর
ডেলিভারিঃ ফেডেক্স, ইউপিএস, ডিএইচএল, প্রয়োজন অনুযায়ী
প্যাকেজঃ কাঠের কেস
স্যামসাং এস এম ৪৩১ মেশিন
পিসিবি আকার ৪৬০ x ৪৬০ (১ পিসিবি)
প্যাচ গতি 21,000CPH
উপাদানঃ0402mm চিপ থেকে 12mm
৮৪ পিসি ৮ মিমি ফিডার
স্যামসাং SM431 পরামিতি
১) গতি ৫৫,০০০ সিপিএইচ (সর্বোত্তম অবস্থা)
২) ডুয়াল-আর্ম Y-অক্ষ ডুয়াল সার্ভো ড্রাইভ সিস্টেম
3) অস্ত্র মোট 16 স্থানান্তর মাথা
হাই স্পিড ফ্লাইট ইমেজ রিকগনিশন সিস্টেম
- উপাদানগুলি মানিয়ে নিতে হবেঃ 0402 মিমি চিপ থেকে □ 12 মিমি
- মাউন্ট সঠিকতাঃ ± 50μm @ 3σ
4) নতুন এসএম ফিডিং সিস্টেমের জন্য
- নন-স্টপ ফিডার জন্য
- রেলপথ ফিডার জন্য
-LED প্রদর্শন ফিডার অবস্থা
৫) দ্বৈত ট্রান্সমিশন সিস্টেম
- ডুয়াল ট্রান্সফার মোডঃ 330 x 250 (2 PCBs)
- একক ট্রান্সফার মোডঃ 460 x 460 (1PCB)
6) 84 8mm ফিডার স্থাপন করতে পারেন
7) সামনের এবং পিছনের অপারেশন সহ এলসিডি প্রদর্শন
৮) স্বয়ংক্রিয় মুখ পরিবর্তন ডিভাইস
৯) উইন্ডোজ এক্সপি অপারেটিং সিস্টেম
১০) সুরক্ষা কভার
১১) কিট
| মডেল | স্যামসাংSM320 |
| উপাদান স্বীকৃতি মোড | ফ্লাইং ভিজন + স্টেজ ভিজন |
| উপাদান | চিপ ১৬০৮ ১৮৫০০ সিপিএইচ (আইপিসি ৯৮৫০) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| ফিক্সড ক্যামেরা ভিশন সিস্টেম | 1.4 এসইসি/কিউএফপি২০৮ ((টেস্ট সাপ্লাই স্ট্যান্ডার্ড) |
| মাউন্ট নির্ভুলতা | CHIP/QFP ±50 18500cph/h |
| উড়ন্ত দৃষ্টি |
১০০৫২২ মিমিআইসি (বিকল্পঃ0603~12mmIC/0402~৭ মিমিআইসি) |
| স্ট্যান্ডার্ড স্টেজ ভিশন ((FOV 35) | 32mmIC ((পিচ 0.4mmQFP/0.75mmBGA/~55mm ((MFOV)) |
| স্ট্যান্ডার্ড স্টেজ ভিশন (FOV 45) | 42mmIC ((পিচ 0.5mmQFP/1.0mmBGA/~55mm ((MFOV)) |
| স্ট্যান্ডার্ড স্টেজ ভিশন (FOV 20) | 17mmIC ((পিচ 0.3mmQFP/0.5mmBGA) মিন.লিড পিচ (QFP) |
| FOV10 | 0.3mm ((QFP) /0.65mm ((BGA) মিনিট.বল পিচ (বিজিএ) |
| FOV15 | 0.5mm ((QFP) /0.75mm ((BGA) |
| FOV25 | 0.5mm ((QFP) /0.75mm ((BGA) |
| সর্বোচ্চ. উচ্চতা | H12mm ((ফ্লাইং ক্যামেরা স্ট্যান্ডার্ড) |
| H15mm ((ফ্লাইং ক্যামেরা স্ট্যান্ডার্ড) | |
| পিসিবিআকার | ন্যূনতম আকারঃ৫০ ((এল)*৪০ ((W) |
|
সর্বাধিক আকারঃ৪৬০এল)*400 ((W) বিকল্পঃ৫১০*৪৬০,৬৪০*৫১০ |
|
| পিসিবিঘনত্ব | 0.38mm-4.2mm |
| ফিডার পরিমাণ | ১২০ ইএ/112ea ((ডকিং কার্ট) |
| পাওয়ার সাপ্লাই | AC220/220/240V ((50/60HZ,3 PHASE) ((বিকল্প:340/380/415V) |
| বায়ু সংকোচকারী | 260 NI/MIN |
| ওজন | ১৮০০ কেজি |
| মাত্রা | 1650 L*1680 D*1530 H |
জনপ্রিয় SM320. অত্যন্ত নমনীয়, ব্যবহারকারী বন্ধুত্বপূর্ণ মেশিন এবং অত্যন্ত নির্ভরযোগ্য. পূর্ণ দৃষ্টিশক্তি সঙ্গে 6 অবস্থান মাথা,
প্রতিটি স্বতন্ত্র আলোকসজ্জা সঙ্গে 6 সম্পূর্ণরূপে ভিন্ন উপাদান উড়ে সারিবদ্ধ করা যাবে.
ক্যামেরা 0.4mm সীসা পিচ পর্যন্ত উপাদান স্থাপন করার অনুমতি দেয়।
| মডেল নাম | স্যামসাং SM421 | |
| সমন্বয় |
ফ্লাইং ভিজন + স্টেজ ভিজন (যদি একটি বড় কনভেয়র ইনস্টল করা হয়, শুধুমাত্র একটি পর্যায়ের দৃষ্টি ইনস্টল করা যেতে পারে) |
|
| স্পিন্ডল সংখ্যা | 6 স্পিন্ডল × 1 গ্যান্ট্রি | |
| স্থানান্তর হার | উড়ন্ত দৃষ্টি |
চিপ ১৬০৮ ২১০০০ সিপিএইচ (আইপিসি ৯৮৫০) SOP 15,000 CPH (IPC9850) QFP 5,500 CPH (IPC9850) |
| অবস্থান সঠিকতা | চিপ/কিউএফপি |
সঠিকতাঃ ±50@±3σ/চিপ (স্ট্যান্ডার্ড চিপ উপর ভিত্তি করে) |
| উপাদান | উড়ন্ত দৃষ্টি | 0603 ~ 22mm IC |
| স্ট্যান্ডার্ড স্টেজ ভিশন (FOV35) |
~৩২ মিমি আইসি (লিড পিচ ০.৩ মিমি) ~৫৫ মিমি (এমএফওভি) |
|
| স্টেজ ভিউ (FOV45) |
~৪২ মিমি আইসি (লিড পিচ ০.৪ মিমি) ~৫৫ মিমি (এমএফওভি) |
|
| সর্বোচ্চ উচ্চতা |
H = 12mm (ফ্লাইং ক্যামেরা স্ট্যান্ডার্ড) H = 12mm (স্টেজ ক্যামেরা স্ট্যান্ডার্ড) |
|
| বোর্ডের মাত্রা | সর্বনিম্ন | 50 ((L) * 40 ((W) |
| একক লেন (সর্বোচ্চ) |
400mm ((L) * 400mm ((W) 510mm ((L) *460mm ((W) (বিকল্প) 610mm ((L) * 510mm ((W) (বিকল্প) |
|
| ডাবল লেন (সর্বোচ্চ) | - | |
| পিসিবি বেধ | 0.38~4.2 মিমি | |
| ফিডার ক্যাপাসিটি | 120ea/112ea (ডকিং কার্ট) | |
| উপকারিতা | শক্তি | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) |
| সর্বোচ্চ ৪.৭ কেভিএ | ||
| বায়ু খরচ | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| ২৬০ এন/মিনিট | ||
| ভর (কেজি) | প্রায় ১টা।680 | |
| বাহ্যিক মাত্রা (মিমি) | 1,650 ((L) x 1,690 ((D) x 1,535 ((H) | |
এসএমটি পিক অ্যান্ড প্লেস মেশিন ৬ হেড এসএমটি ৪২১
1. পিক-আপ-অবস্থান-পজিশন-প্লেসমেন্ট এবং অন্যান্য ফাংশন
2. দ্রুত এবং সঠিকভাবে
3. বিভিন্ন আকারের পিসিবি বোর্ড ব্যবহার করা যেতে পারে
4- উৎপাদন দক্ষতা বৃদ্ধি এবং উৎপাদন খরচ কমানো
অন্যান্য পণ্য
আমাদের কোম্পানি সব ধরনের এসএমটি মেশিন এবং সংশ্লিষ্ট পণ্য সরবরাহ করেঃ
1.এসএমটি সরঞ্জাম এবং আনুষাঙ্গিক, ডোজ, ফিডার, ফিডার পার্টস, ফিল্টার, গাইড, টেপ, মর্টার, বেল্ট, সিলিন্ডার, এসএমটি গ্রীস / লুব্রিকেন্ট, সেন্সর ইত্যাদি
2. ফুজি, জুকি, ইয়ামাহা, স্যামসাং, সিমেন্স, প্যানাসনিক, সনি ইত্যাদির জন্য নোজেল এবং ফিডার এবং তাদের যন্ত্রাংশ, তাদের সকলেরই প্রচুর স্টক রয়েছে।
